Aufrufen der Umgebung und Erstellen einer Simulation

Sie können die Belastungsanalyseumgebung von der Baugruppen-, Bauteil- und Blechumgebung aus aufrufen.

Aufrufen der Umgebung und Erstellen einer Simulation:

  1. Öffnen Sie das zu analysierende Modell. Vorgabegemäß befinden Sie sich in der Konstruktionsumgebung.
  2. Klicken Sie in der Multifunktionsleiste auf Registerkarte Umgebungen Gruppe Beginnen Belastungsanalyse .

    Die Registerkarte Belastungsanalyse wird angezeigt.

  3. Klicken Sie in der Multifunktionsleiste auf Gruppe Verwalten Simulation erstellen .

    Sie können mehrere Simulationen in einem Dokument erstellen. Für jede Simulation können andere Materialien, Abhängigkeiten und Lasten verwendet werden.

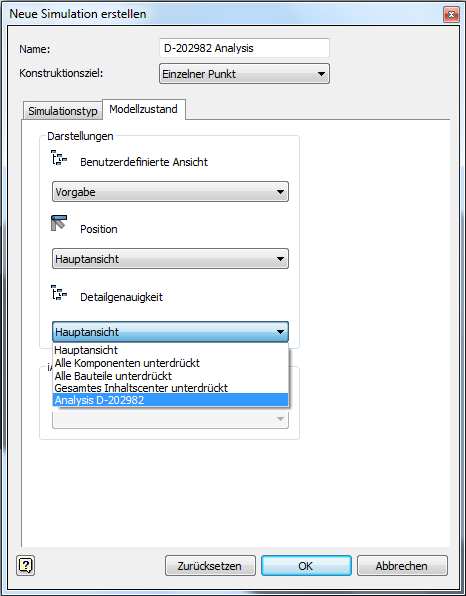

  4. Geben Sie die Simulationseigenschaften an. Legen Sie einen Namen, einen Simulationstyp und auf der Registerkarte Modellzustand die Modelldarstellung, die Sie für die Simulation verwenden möchten, fest.
  5. Klicken Sie auf OK. Durch die neue Simulation werden in den Browser Analyseknoten eingefügt.
