Erstellen von Skizziergeometrie

Wenn sich die Vorgabevorlage im Skizziermodus nicht öffnet:

1. Erweitern Sie im Browser den Ordner Ursprung.
2. Wählen Sie den Browser-Knoten XY-Ebene.

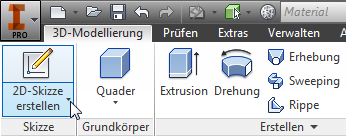

3. Klicken Sie in der Multifunktionsleiste auf Registerkarte 3D-Modell Gruppe Skizze 2D-Skizze erstellen .


   Zeichnen Sie ein Rechteck:

4. Klicken Sie auf Registerkarte Skizze Gruppe Zeichnen Rechteck .

5. Nähern Sie das Rechteck an, wie in der folgenden Abbildung gezeigt.


   Wie Sie sehen, sind die Registerkarten in Gruppen unterteilt. Die Skizzierbefehle zum Zeichnen von Geometrie befinden sich zum Beispiel in der Gruppe Zeichnen. In den Gruppen werden jeweils Befehle mit ähnlichen Funktionen zusammengefasst.
