Berechnen der Bauteilnummern

Sie müssen die für die Verbindungsschrauben und -bogen zu verwendenden Bauteilnummern bestimmen. Dazu erstellen Sie zusätzliche Regeln in der Baugruppe.

Der erste Teil dieser Regel berechnet eine Bauteilnummer für die Port A-Schraube basierend auf dem Wert des Parameters port_a_size. In dieser Regel verwenden Sie eine neue Select Case-Anweisung, um eine von mehreren Anweisungen auszuführen. Die ausgeführten Anweisungen hängen vom Wert eines Ausdrucks ab.

  1. Fügen Sie eine neue Regel mit dem Namen screw_part_number_rule hinzu.
  2. Erstellen Sie den ersten Abschnitt der Regel. Mit diesem Abschnitt wird ein variabler Teil der Bauteilnummer basierend auf dem Wert des Parameters port_a_size berechnet. Der Wert ist in einer temporären Variablen namens Screw_num1 enthalten. Sobald der Wert festgelegt ist, erstellt die Regel die gesamte Bauteilnummer-Zeichenfolge. Verwenden Sie das Dropdown-Menü Schlüsselwörter im Werkzeugkasten über dem Textbereich zum Ausfüllen dieser Regel.

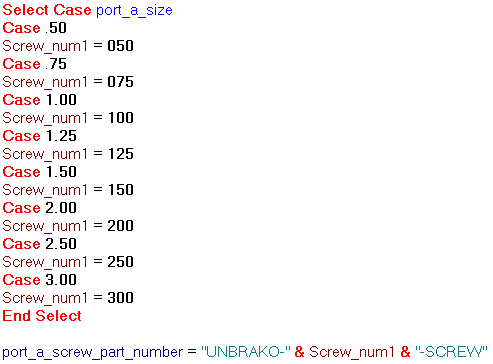

    Codeblock zum Kopieren

    Select Case port_a_size
    Case .50
    Screw_num1 = 050
    Case .75
    Screw_num1 = 075
    Case 1.00
    Screw_num1 = 100
    Case 1.25
    Screw_num1 = 125
    Case 1.50
    Screw_num1 = 150
    Case 2.00
    Screw_num1 = 200
    Case 2.50
    Screw_num1 = 250
    Case 3.00
    Screw_num1 = 300
    End Select

    port_a_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"

    Wenn in der erstellten Regel port_a_size = 0.50 vorhanden ist, wird diese Bauteilnummer erstellt:

    UNBRAKO-050-SCREW

    Speichern Sie diesen Wert in einem Parameter zur späteren Verwendung.

  3. Kopieren Sie den erstellten Regeltext, und ersetzen Sie anschließend port_a_size mit port_b_size. Legen Sie den Parameter auf port_b_screw_part_number fest.

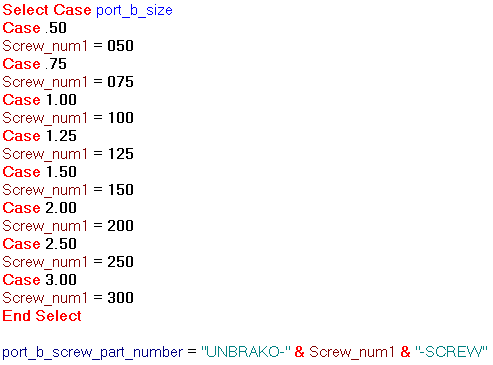

    Codeblock zum Kopieren

    Select Case port_b_size
    Case .50
    Screw_num1 = 050
    Case .75
    Screw_num1 = 075
    Case 1.00
    Screw_num1 = 100
    Case 1.25
    Screw_num1 = 125
    Case 1.50
    Screw_num1 = 150
    Case 2.00
    Screw_num1 = 200
    Case 2.50
    Screw_num1 = 250
    Case 3.00
    Screw_num1 = 300
    End Select

    port_b_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"
  4. Erstellen Sie eine weitere Kopie des Regeltexts, und ersetzen Sie anschließend port_a_size durch port_c_size. Legen Sie den Parameter auf port_c_screw_part_number fest.

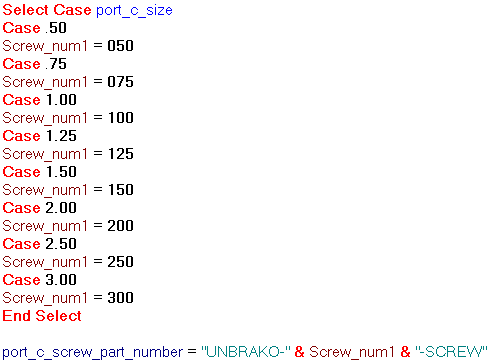

    Codeblock zum Kopieren

    Select Case port_c_size
    Case .50
    Screw_num1 = 050
    Case .75
    Screw_num1 = 075
    Case 1.00
    Screw_num1 = 100
    Case 1.25
    Screw_num1 = 125
    Case 1.50
    Screw_num1 = 150
    Case 2.00
    Screw_num1 = 200
    Case 2.50
    Screw_num1 = 250
    Case 3.00
    Screw_num1 = 300
    End Select

    port_c_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"
  5. Klicken Sie auf OK, um die Regel zu speichern und das Dialogfeld zu schließen.
  6. Speichern Sie die Baugruppendatei.
