Hinzufügen von Schrauben

  1. Klicken Sie über den Miniaturansichten und Beschreibungen der Bohrungen auf den Text Zum Hinzufügen einer Schraube hier klicken. Die verfügbaren Schrauben werden angezeigt.
  2. Wählen Sie aus dem Menü Norm den Wert ISO, um die Auswahl zu filtern.
  3. Wählen Sie ISO 4016. Eine Vorschau der ausgewählten Schraube wird im Grafikfenster angezeigt.

    Es wird außerdem automatisch eine Schraubenlänge ausgewählt, die lang genug zum Verbinden der ausgewählten Komponenten ist.

    Anmerkung: Ist die ISO-Norm bzw. diese spezielle Schraube nicht in Ihrer Inhaltscenter-Bibliothek enthalten, wählen Sie im Menü Norm die Option Alle und anschließend eine ähnliche Schraube.
  4. Klicken Sie auf den Text Zum Hinzufügen einer Schraube hier klicken direkt unter der Miniaturansicht der Schraube, und wählen Sie ISO 7092 aus.

    Der Generator nimmt eine logische Filterung der verfügbaren Auswahl vor. Wenn Sie beispielsweise Schraubenbeschläge zwischen Schraube und oberer Bohrung hinzufügen, stehen nur Unterlegscheiben zur Auswahl.

  5. Klicken Sie auf den Text Zum Hinzufügen einer Schraube hier klicken unter der Miniaturansicht der unteren Bohrung, und wählen Sie ISO 7092 aus.

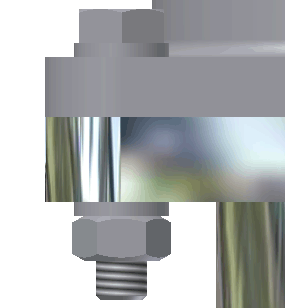

  6. Klicken Sie auf den Text Zum Hinzufügen einer Schraube hier klicken unter der Miniaturansicht der unteren Unterlegscheibe, und wählen Sie ISO 4032 aus. Die Schraubenverbindung ist fertig.
  7. Klicken Sie auf Anwenden.

    Das Dialogfeld Dateibenennung wird geöffnet. Hier können Sie den Anzeigenamen der Schraubenverbindung und die Dateinameneinstellungen festlegen.

  8. Entfernen Sie das Häkchen neben der Option Immer Aufforderung für Dateinamen, und klicken Sie auf OK.
