Um die Segmente anzuordnen, fixieren Sie die Segmentpunkte mit dem Werkzeug Drehpunkt. Klicken Sie anschließend auf die Segmentenden, und ziehen Sie sie um diesen Drehpunkt.
Ordnen Sie die Kabelbaumsegmente in vertikaler und horizontaler Richtung an. Verwenden Sie Rasterfang für eine präzise Positionierung.
- Stellen Sie sicher, dass Sie nach wie vor die Nagelbrettskizze bearbeiten.
-
In der aktiven Nagelbrettzeichnungsskizze klicken Sie auf
Registerkarte Nagelbrett
Gruppe Bearbeiten
Drehpunkt
.

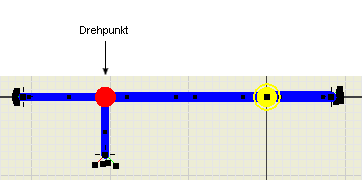

- Klicken Sie im Grafikfenster auf den Zusammenführungspunkt für die Kabelbaumverzweigung.

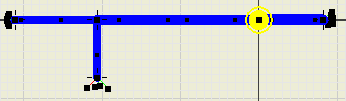

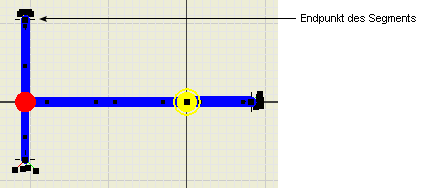

- Klicken Sie auf den Punkt am linken Ende des Segments, und ziehen Sie ihn, bis das Segment die vertikale Position fängt.
Anmerkung: Fang ist vorgabegemäß aktiviert. Klicken Sie zur Deaktivierung des Fangs im Grafikfenster mit der rechten Maustaste auf den Hintergrund, und wählen Sie dann im Kontextmenü Fang deaktivieren.
- Stellen Sie die Ausgangsposition des Segments wieder her.
- Klicken Sie mit der rechten Maustaste, und wählen Sie aus dem Kontextmenü den Befehl Fertig stellen, um den Drehpunkt zu entfernen.
