Zur Fertigstellung des gefalteten Modells Ihres Blechschutzes spiegeln Sie die drei gestanzten Bohrungen auf die Fläche der gegenüberliegenden Seite. Für die Spiegelfunktion muss eine Ebene vorhanden sein, auf die gespiegelt werden kann. Aufgrund der zur Konstruktion des Bauteils verwendeten Schritte können Sie nicht einfach eine der ursprünglichen Ebenen verwenden.
- Klicken Sie in der Multifunktionsleiste auf Registerkarte Blech

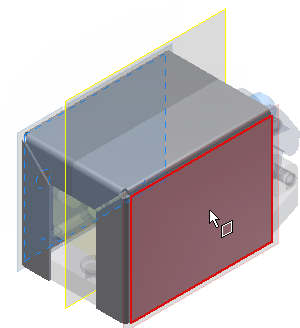

Gruppe Arbeitselemente Ebene. , und wählen Sie die Option Mittelfläche zwischen zwei parallelen Ebenen aus dem Dropdown-Menü. - Klicken Sie im Grafikfenster auf die Außenfläche, wie in der folgenden Abbildung gezeigt:
- Drehen Sie jetzt die Ansicht, und klicken Sie auf die Außenfläche auf der gegenüberliegenden Seite. Die neue Arbeitsebene wird als Mittelebene zwischen den beiden Außenflächen erstellt.
- Klicken Sie auf
Registerkarte Blech
Gruppe Muster
Spiegeln
.
- Klicken Sie in den Modell-Browser, um den iFeature-Knoten der ersten 2,5-mm-Stanzung auszuwählen.
- Klicken Sie noch einmal in den Modell-Browser, um den iFeature-Knoten der zweiten 12-mm-Stanzung auszuwählen.
- Klicken Sie auf den Auswahlpfeil für Spiegelebene im Dialogfeld Spiegeln, um die Auswahl der Spiegelebene zu aktivieren.
- Klicken Sie im Grafikfenster auf die Mittelflächen-Arbeitsebene, die Sie in der Mitte des Schutzes erstellt haben.
- Klicken Sie auf OK, um die ausgewählten Stanzungs-iFeatures zu spiegeln und das Dialogfeld Spiegeln zu schließen. Beachten Sie, dass ein Spiegel-Knoten im Modell-Browser angezeigt wird.
Die gespiegelten Elemente werden jetzt auf der gegenüberliegenden Seite des Schutzes angezeigt.
Im nächsten Schritt erstellen Sie eine Abwicklung des gefalteten Modells.
