Erstellen von Blechbauteilen
- Kategorie
-
Konstruktion
- Erforderliche Zeit
-
60 Minuten
- Verwendete Lernprogrammdatei
-
Cylinder Clamp.iam, metric_hole.ide, 2mm_inplace_guard_start.idw
Anmerkung: Lesen Sie die Installationsanweisungen zu den erforderlichen Lernprogrammdateien unter
http://www.autodesk.com/inventor-tutorial-data-sets-2014. Laden Sie anschließend die Lernprogramm-Datensätze und die erforderlichen Lernprogrammdateien Installationsanweisungen, und installieren Sie die Datensätze wie angegeben.
In Konstruktionen werden häufig aus Blech gefertigte Bauteile benötigt. In Autodesk Inventor stehen Funktionen zur Verfügung, die Entwurf, Bearbeitung und Dokumentation des fertigen gefalteten Modells und der zu den Blechbauteilen gehörenden Abwicklungen erleichtern.
Ziele

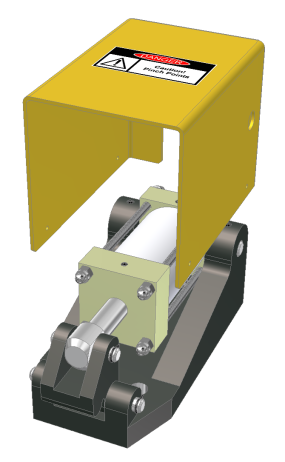

- Erstellen Sie einen einfachen Blechschutz im Kontext der Zylinderklemmen-Baugruppe, die im Lernprogramm zu Baugruppen erstellt wurde.
- Fügen Sie einer Zeichnung des Blechschutzes blechspezifische Kommentare hinzu.
Voraussetzungen
- Die Lernprogramme zu Bauteile 2 und Baugruppen.
- Grundlegende Kenntnisse der Blechfertigung
- Kenntnis der im Hilfethema "Erste Schritte" behandelten Themen
- Vergewissern Sie sich, dass im Dialogfeld Anwendungsoptionen auf der Registerkarte Skizze die Option Modellkanten für Skizzenerstellung und -bearbeitung automatisch projizieren deaktiviert ist.
Tipps für die Navigation
- Verwenden Sie Weiter oder Zurück unten links, um die nächste Seite anzuzeigen oder zur vorherigen Seite zurückzukehren.
