Im ersten Teil dieses Lernprogramms erstellen Sie einen einfachen Blechschutz. Sie erstellen den Schutz mithilfe von projizierter Geometrie und Eingabewerten für Baugruppenkomponenten in der Baugruppe. Dieser Workflow stellt sicher, dass der Schutz die korrekte Größe aufweist.
Es gibt zwei Möglichkeiten, eine Konstruktion zu beginnen. Bevor Sie mit dem Lernprogramm beginnen, überprüfen Sie einen typischen Workflow zur Erstellung eines ähnlichen Modells:

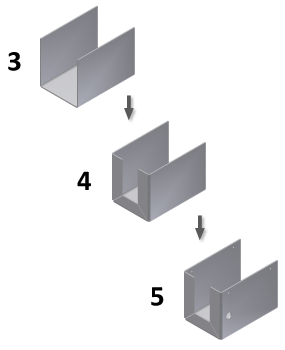

- Der erste Schritt ist in der Regel die Erstellung einer geschlossenen Profilskizze.
- Anhand dieser geschlossenen Profilskizze wird ein Blechflächenelement als Basiselement des Modells erstellt.
- Sobald ein Basisflächenelement vorhanden ist, können Laschenelemente hinzugefügt werden.
- Außerdem können vorhandenen Laschenelementen weitere Laschenelemente mit automatischen Gehrungen hinzugefügt werden.
- Schließlich kann das Modell mit einer Reihe von Bohrungselementen fertig gestellt werden.
In einem Workflow für eine Einzelkonstruktion ist es gängig, ein Flächenelement als Basiselement zu verwenden. Das Blechbauteil, das Sie erstellen, muss jedoch häufig in oder auf vorhandenen Bauteilen einer Baugruppe angebracht werden. Im nächsten Teil des Lernprogramms öffnen Sie eine vorhandene Baugruppe und erstellen ein Bauteil, das dem in der Abbildung dargestellten Bauteil entspricht. Anhand der in der Baugruppe ausgewählten Geometrie bestimmen Sie Größe und Position der zu erstellenden Elemente.
