Platzieren der Winkelstützen

Nach dem Festlegen des nächsten Auswahlsatzes ist die Komponentenplatzierung abgeschlossen. Platzieren Sie die Winkelstützen mithilfe der Skizzierlinien.

  1. Wählen Sie im Menü Familie die Option ISO 657/14 - 2000 (Quadratisch).
  2. Wählen Sie im Menü Größe die Option 80x80x6.3.
  3. Vergewissern Sie sich, dass der Ausrichtungsindikator auf dem mittleren Optionsfeld platziert ist und dass für den horizontalen und vertikalen Versatz 0.00 mm und für den Winkel 90.00 Grad festgelegt sind.

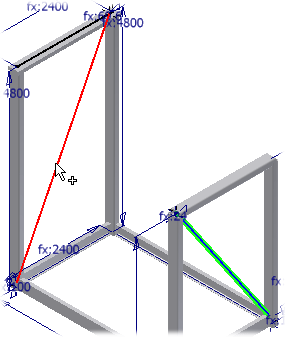

  4. Markieren Sie die beiden schrägen Linien.
  5. Klicken Sie auf Anwenden.
  6. Klicken Sie auf Abbrechen, um das Dialogfeld Einfügen zu schließen.
