Erstellen einer erhabenen Lasche für die Ausgabe Gesenkbiegepresse

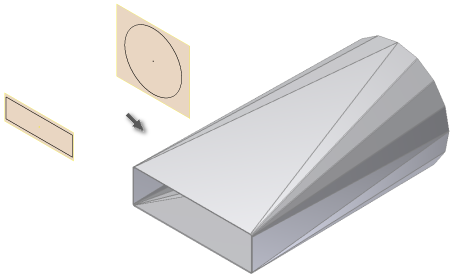

Im Gegensatz zur Ausgabe einer glatten, gussgeformten erhabenen Lasche werden bei der Ausgabeoption Gesenkbiegepresse Übergangsformen erzeugt, die ausschließlich aus ebenen Flächen und zylindrischen Biegeflächen bestehen. Autodesk Inventor unterstützt eine Ausgabeoption Gesenkbiegepresse, bei der zwei Skizzierprofile als Eingabe sowie weitere Optionen zur Steuerung der resultierenden Facetten ausgewählt werden müssen.

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Blech Gruppe Erstellen Übergangslasche . Das Dialogfeld Übergangslasche wird angezeigt.
2. Klicken Sie im Grafikfenster auf die sichtbare Skizziergeometrie, die das erste Profil der Übergangslasche definiert.
3. Klicken Sie im Grafikfenster auf die sichtbare Skizziergeometrie, die das zweite Profil der erhabenen Lasche definiert. Wenn in dem Dialogfeld das Kontrollkästchen Elementvorschau aktivieren/deaktivieren ausgewählt ist, wird eine Vorschau mit dem Ergebnis der erhabenen Lasche angezeigt.
4. Aktivieren Sie optional im Dialogfeld Erhabene Lasche auf der Registerkarte Form das Kontrollkästchen Konvergieren, damit die Biegungsmittellinien an einem Punkt konvergieren.
5. Wählen Sie optional eine alternative Facettensteuerung aus, und geben Sie einen entsprechenden Steuerungswert ein.
6. Geben Sie optional einen Biegeradius ein, der von dem in der aktiven Blechregel definierten Biegeradius abweicht.
7. Geben Sie auf der Registerkarte Abwicklung optional eine Abwicklungsregel an, die von der in der aktiven Blechregel definierten Abwicklungsregel abweicht.
8. Klicken Sie auf OK, um die Übergangslasche zu erstellen und das Dialogfeld zu schließen.

Anmerkungen:

Sie können jederzeit auf Abbrechen klicken, um die Eingaben zu verwerfen und das Dialogfeld Übergangslasche zu schließen. Nachdem die Übergangslasche mit der Ausgabeoption Gussgeformt oder Gesenkbiegepresse erstellt wurde, kann die Ausgabeoption für das Element nicht mehr geändert werden. Sie können das Element jedoch entfernen, ohne dass die Profilskizzen gelöscht werden, und anschließend unter Verwendung des anderen Ausgabetyps neu erstellen.
