Ein erhabenes Blechlaschenelement ermöglicht die Definition der Form mittels zwei Profilskizzen. Die Skizziergeometrie kann die Innenfläche oder Außenfläche des Blechmaterials darstellen. Darüber hinaus kann sie zur Darstellung der Materialmittelebene dienen. Ein geschlossenes Profil stellt häufig die einfachste Methode dar, um beide Enden einer Übergangsform zu definieren. Diese Konstruktionstypen werden in häufig auftretenden Situationen umgehend erkannt, z. B. im Kanalbau, bei Abzugshauben sowie bei verschiedenen Containerformen.
Erhabene Laschen, die mit geschlossenen Profilskizzen an beiden Enden erstellt wurden, können nach dem Hinzufügen eines Blechauftrennungselements problemlos abgewickelt werden.
Autodesk Inventor unterstützt die Ausgabe von erhabenen Laschen in einem glatten, gussgeformten Modell oder in einem Modell, das mithilfe der geraden Biegungen einer Gesenkbiegepresse gefertigt werden kann.
Beispiele für erhabene Laschen
Die folgenden Abbildungen zeigen Beispiele verschiedener Eingabe- und Ausgabeoptionen für erhabene Laschen.

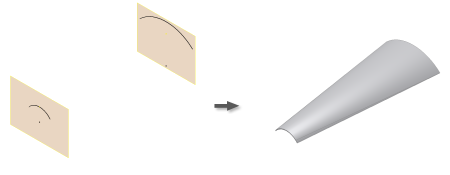

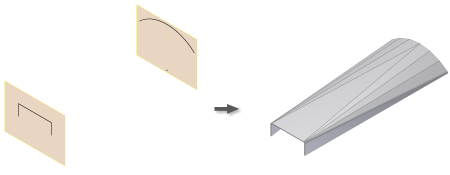

Ähnliche offene Profile - Ausgabe Gussgeformt
Unterschiedliche offene Profile - Ausgabe Gesenkbiegepresse

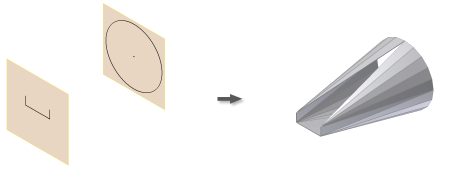

Geschlossene zu offenen Profilen - Ausgabe Gesenkbiegepresse

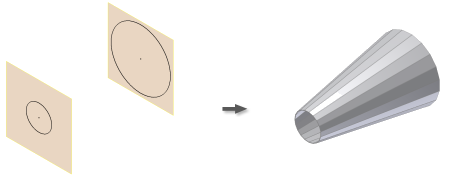

Kreisförmige geschlossene Profile - Ausgabe Gesenkbiegepresse

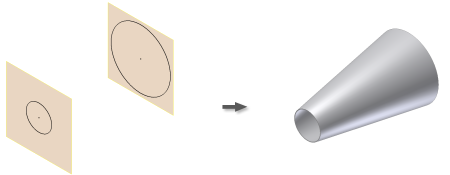

Kreisförmige geschlossene Profile - Ausgabe Gussgeformt

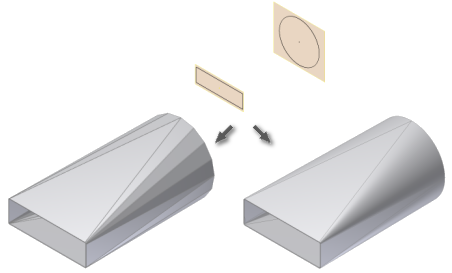

Kreisförmige zu rechteckigen geschlossenen Profilen mit spitzen Ecken - Ausgabe Gesenkbiegepresse

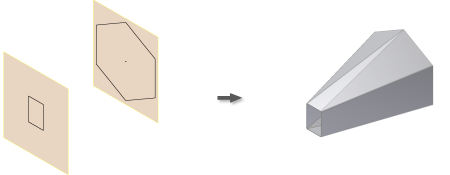

Polygonale zu rechteckigen geschlossenen Profilen mit spitzen Ecken - Ausgabe Gussgeformt

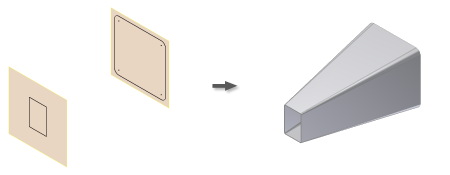

Rechteckige geschlossene Profile mit abgerundeten Ecken zu rechteckigen geschlossenen Profilen mit spitzen Ecken - Ausgabe Gesenkbiegepresse

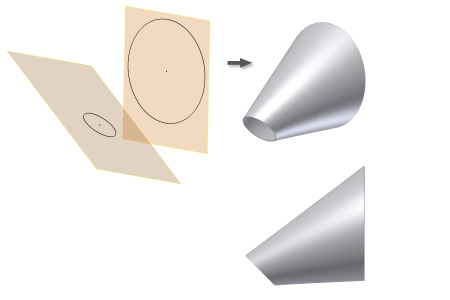

Nicht parallele kreisförmige geschlossene Profile - Ausgabe Gussgeformt
