Erstellen einer Übergangslasche für die Ausgabe Gussgeformt

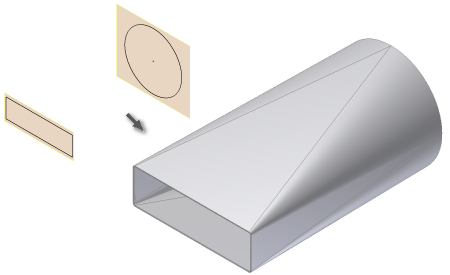

In bestimmten Konstruktionssituationen werden glatte, gussgeformte Übergangsformen benötigt. Autodesk Inventor unterstützt eine Option für die gussgeformte Ausgabe, für die zwei Skizzierprofile als Eingabe ausgewählt werden müssen.

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Blech Gruppe Erstellen Übergangslasche . Das Dialogfeld Übergangslasche wird angezeigt.
2. Klicken Sie im Grafikfenster auf die sichtbare Skizziergeometrie, die das erste Profil der Übergangslasche definiert.
3. Klicken Sie im Grafikfenster auf die sichtbare Skizziergeometrie, die das zweite Profil der Übergangslasche definiert. Wenn in dem Dialogfeld das Kontrollkästchen Elementvorschau aktivieren/deaktivieren ausgewählt ist, wird eine Vorschau mit dem Ergebnis der Übergangslasche angezeigt.
4. Klicken Sie im Dialogfeld Übergangslasche auf der Registerkarte Form auf die Ausgabeoption Gussgeformt. Wenn in dem Dialogfeld das Kontrollkästchen Elementvorschau aktivieren/deaktivieren ausgewählt ist, wird eine Vorschau mit dem Ergebnis der glatten, gussgeformten Übergangslasche angezeigt.
5. Geben Sie im Dialogfeld Übergangslasche auf der Registerkarte Form optional einen Biegeradius an, der von dem in der aktiven Blechregel definierten Biegeradius abweicht.
6. Geben Sie auf der Registerkarte Abwicklung optional eine Abwicklungsregel an, die von der in der aktiven Blechregel definierten Abwicklungsregel abweicht.
7. Klicken Sie auf OK, um die Übergangslasche zu erstellen und das Dialogfeld zu schließen.

Anmerkungen:

Sie können jederzeit auf Abbrechen klicken, um die Eingaben zu verwerfen und das Dialogfeld Übergangslasche zu schließen. Nachdem die Übergangslasche mit der Ausgabeoption Gussgeformt oder Gesenkbiegepresse erstellt wurde, kann die Ausgabeoption für das Element nicht mehr geändert werden. Sie können das Element jedoch entfernen, ohne dass die Profilskizzen gelöscht werden, und anschließend unter Verwendung des anderen Ausgabetyps neu erstellen.
