Testen der iCopy-Definition

Testen Sie die iCopy-Definition erneut. Die Gestelle sind die einzigen Bauteile, die von dem Rahmenbauteil abgeleitet werden. Es gibt andere Komponenten, die unabhängig vom Rahmenbauteil sind. Diese Komponenten werden später platziert.

  1. Öffnen Sie die Datei Target.iam.
  2. Klicken Sie in der Multifunktionsleiste auf Registerkarte Zusammenfügen Gruppe Komponente iCopy .
  3. Wählen Sie im Dialogfeld Quellbaugruppe auswählen die Datei Frame.iam. Klicken Sie auf Öffnen. Das Dialogfeld iCopy abhängig machen wird angezeigt.

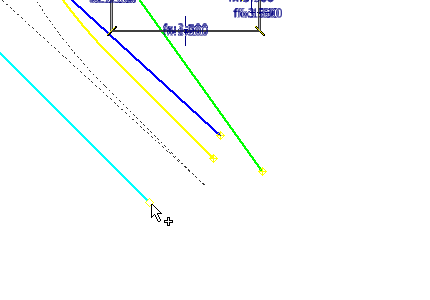

  4. Wählen Sie den Arbeitspunkt am Ende der hellblauen Linie als linken unteren Punkt.

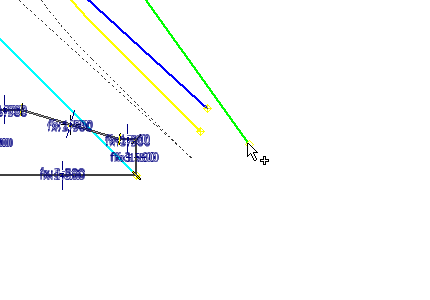

  5. Wählen Sie den Arbeitspunkt am Ende der grünen Linie als rechten unteren Punkt.

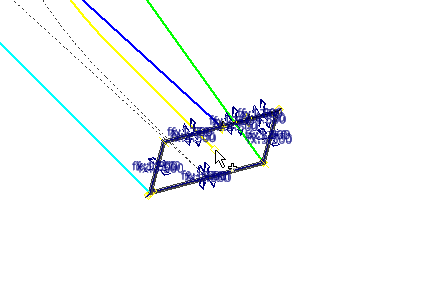

  6. Wählen Sie den Arbeitspunkt am Ende der blauen Linie für den oberen linken Punkt.

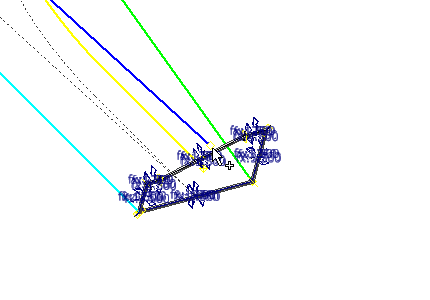

  7. Wählen Sie den Arbeitspunkt am Ende des gelben Spline als rechten oberen Punkt.
  8. Geben Sie im Feld Frame Height den Wert 125 mm ein.

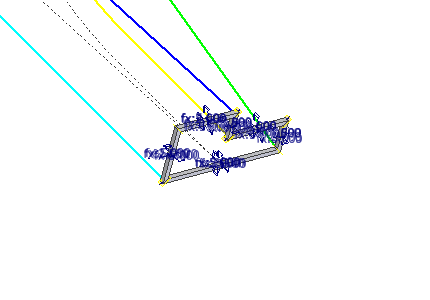

  9. Geben Sie im Feld Frame Width den Wert 125 mm ein.
  10. Wählen Sie die Registerkarte Pfadanordnung, um den Pfad anzugeben.

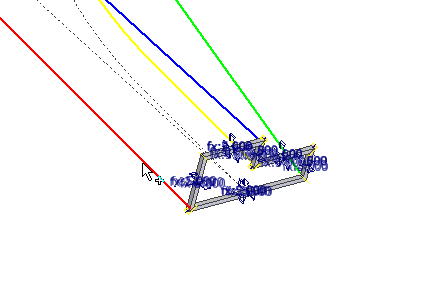

  11. Wählen Sie die hellblaue Linie als Pfad für die Anordnung (die Schaltfläche Pfad wird automatisch ausgewählt).
  12. Die Arbeitsebene wird automatisch ausgewählt, basierend auf dem ausgewählten Pfad.

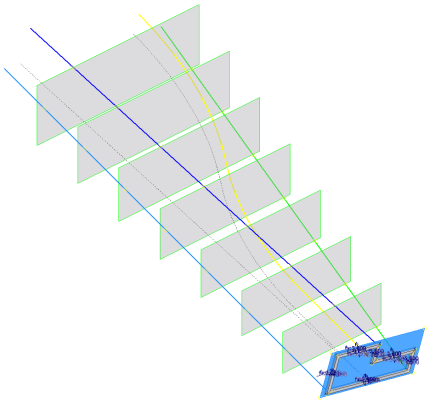

  13. Geben Sie 8 in das Feld Instanzenzahl ein.
  14. Geben Sie 2500 mm in das Feld Versatz ein.
  15. Klicken Sie auf Weiter, um das Dialogfeld iCopy: Dateinamen anzuzeigen. Das Dialogfeld iCopy-Komponenten kopieren/wiederverwenden wird nicht angezeigt, da keine Komponenten zur Wiederverwendung in der iCopy-Definition vorhanden sind.
  16. Klicken Sie auf OK, um den Befehl zu beenden. Das Präfix für Dateinamen, das Sie zuvor eingegebenen haben, wird beibehalten, bis Sie die Einstellung deaktivieren.

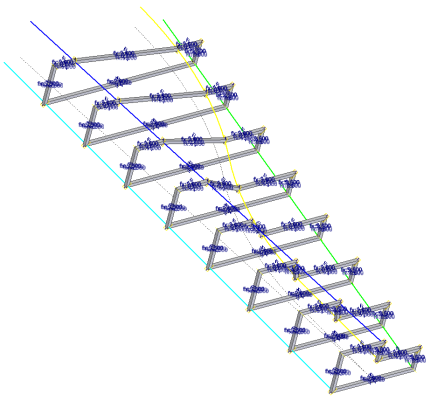

  17. Die iCopy-Ergebnisse werden erstellt, wie in der Abbildung gezeigt. Wenn die iCopy ist nicht erfolgreich ist, kehren Sie zur iCopy-Vorlage zurück, und überprüfen Sie die Schritte zur Erstellung.
    Anmerkung: Wenn Ihre Baugruppe nicht wie in der folgenden Abbildung dargestellt angezeigt wird, klicken Sie auf die Schaltfläche Lokale Aktualisierung auf der Registerkarte Verwalten, um die iCopy-Ergebnisse zu aktualisieren.
  18. Schließen Sie die Datei. Speichern Sie die Änderungen nicht. Diese Baugruppe wird für weitere Tests verwendet.
