Der letzte Schritt beim Erstellen der iCopy-Vorlage besteht darin, alle vom Rahmen-Layoutbauteil unabhängigen Komponenten zu platzieren. Stützplatten werden in der Baugruppe platziert und mit Abhängigkeiten versehen.
- Öffnen Sie Frame.iam.
- Platzieren Sie vier Exemplare von Plate1.ipt.

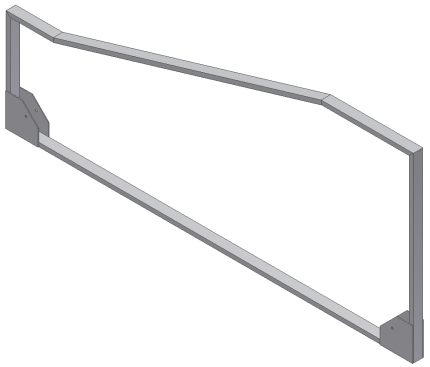

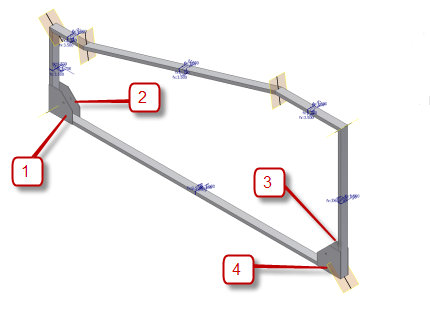

- Verwenden Sie eine Abhängigkeit Passend und zwei Abhängigkeiten Fluchtend, um die Position für die einzelnen Platten an den vier unteren Ecken des Gestells, wie in der Abbildung gezeigt, zu positionieren. Verwenden Sie die vertikalen Gestellbauteile mit der Abhängigkeit Passend zum Positionieren der Platten. Dieser Vorgang führt zu besseren Ergebnissen, da das horizontale Gestell sich beim Platzieren von iCopy-Ergebnissen ändert.
- Deaktivieren Sie die Sichtbarkeit von Skeleton-frame:1.
- Speichern Sie Frame.iam und alle abhängigen Objekte. Schließen Sie die Datei.
