Extrudieren von Skizziergeometrie

  1. Drücken Sie die Taste E auf der Tastatur, um den Befehl Extrusion aufzurufen, oder klicken Sie mit der rechten Maustaste, und wählen Sie Extrusion aus dem Markierungsmenü.

    Die Vorderansicht der eingefügten DWG-Datei enthält Geometrie, die die Außenseite der Abdeckung und die Stärke des für die Seiten der Abdeckung verwendeten Materials darstellt. Zum Erstellen dieses Bauteils wählen Sie beide Bereiche aus, die in der Vorderansicht innerhalb des 6.30 x 6.30 Zoll großen Rechtecks zu sehen sind.

    Beachten Sie dabei, dass Sie innerhalb beider Skizzenkonturen klicken müssen. Klicken Sie, um die Animation abzuspielen, in der die richtige Auswahl demonstriert wird.

  2. Markieren Sie im Werteingabefeld in der Leinwandanzeige oder im Feld Grenzen des Dialogfelds Extrusion den Wert 1 in.
  3. Wählen Sie den Bemaßungswert 0,560 (die vollständige Tiefe der Abdeckung) in der obersten Ansicht der eingefügten Geometrie.
  4. Der standardmäßige Extrusionsabstand von 1 Zoll wird vom Programm durch die vorhandene Bemaßung ersetzt, wie Sie am Parameternamen d5 erkennen können.

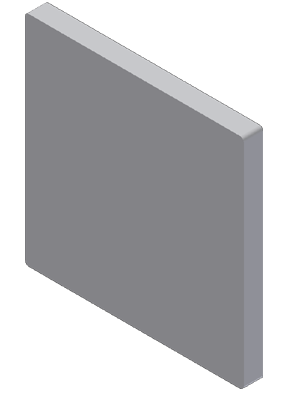

  5. Klicken Sie auf die grüne Schaltfläche OK, um das Basiselement zu erstellen, das die Abdeckung der elektrischen Schalttafel darstellen soll, und beenden Sie den Befehl.
  6. Drücken Sie F6, um das Bauteil in der Ausgangsansicht zu platzieren.
