Als Nächstes erstellen Sie die abgerundete Kante auf der Innenseite der Abdeckung. Dabei nehmen Sie genau wie beim Erstellen der Basisextrusion Bezug auf vorhandene Bemaßungen, um den Radius der Rundung zu bestimmen.
- Klicken Sie im Modell-Browser auf das Symbol Erweitern/Reduzieren neben Extrusion1.
- Klicken Sie mit der rechten Maustaste auf Skizze1, um ein Menü mit Befehlen anzuzeigen, die für die aktuelle Auswahl geeignet sind. Wählen Sie den Befehl Sichtbarkeit.

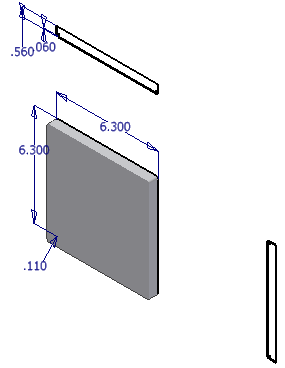

- Wählen Sie in der Navigationsleiste Alles zoomen aus. Die Option Alles zoomen befindet sich ebenfalls auf der Registerkarte Ansicht in der Gruppe Navigieren. Die importierte Skizze ist im Grafikfenster sichtbar und kann als Referenz verwendet werden.
- Klicken Sie in der Multifunktionsleiste auf
Registerkarte 3D-Modell
Gruppe Ändern
Rundung
. Sie können auch mit der rechten Maustaste klicken und Rundung aus der Markierungsmenüs auswählen. - Wählen Sie die Kantenkontur auf der Vorderseite der Abdeckung aus (die der Fläche mit der Skizze gegenüberliegende Kante).

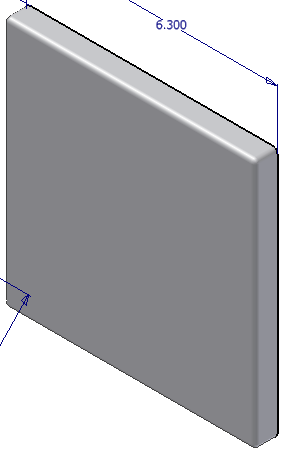

Im Grafikfenster wird eine Vorschau der Rundung angezeigt.

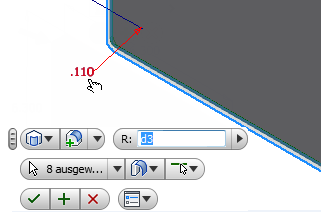

- Markieren Sie im Dialogfeld Rundung oder im Werteingabefeld im Ansichtsbereich den Standardwert für Radius. Wählen Sie den Bemaßungswert 0,110 aus, der in der linken unteren Ecke der Vorderansicht der Skizziergeometrie angezeigt wird.
- Klicken Sie auf die grüne Schaltfläche OK, um die Rundung zu erstellen und den Befehl zu beenden.
