Verbindungsansichten platzieren

Platzieren Sie zwei Verbindungsansichten, wobei Sie die standardmäßigen Anzeigeeinstellungen verwenden und anschließend die Anzeigeeinstellungen für das andere Verbindungsstück überschreiben.

  1. Klicken Sie in der Zeichnungsansicht auf Registerkarte Nagelbrett Gruppe Erstellen Verbindungsansichten platzieren .
  2. Deaktivieren Sie in der Liste der Verbindungsstücke das Kontrollkästchen für LTP:1, und klicken Sie anschließend auf OK.

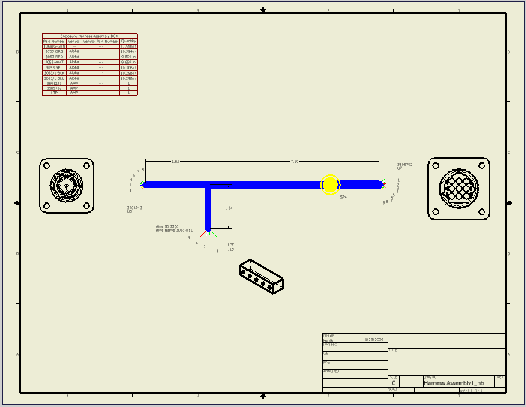

    Die ausgewählten Verbindungsstücke werden mit den standardmäßigen Anzeigeeinstellungen platziert.

  3. Klicken Sie erneut auf Verbindungsansichten platzieren.

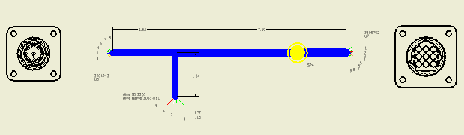

  4. Klicken Sie unter Ausrichtung auf den Pfeil, um ISO oben rechts aus der Liste auszuwählen, und klicken Sie anschließend auf OK.
  5. Speichern Sie Ihre Arbeit.

Um Ansichten nach der Platzierung zu ändern, klicken Sie mit der rechten Maustaste auf eine Ansicht, und wählen Sie Ansicht bearbeiten oder Ansichtsausrichtung bearbeiten. Zum Löschen einer Verbindungserstansicht klicken Sie mit der rechten Maustaste auf die Ansicht, und wählen Sie Löschen.
