Erstellen von Baugruppenzeichnungen

  1. Klicken Sie auf Neu .
  2. Klicken Sie im Dialogfeld Neue Datei erstellen auf den Vorlagen-Ordner, wählen Sie unter der Kategorie Zeichnung Standard.idw aus, und klicken Sie auf Erstellen.
  3. Klicken Sie in der Zeichnungsansicht auf Registerkarte Ansichten platzieren Gruppe Erstellen Basis .
  4. Im Dialogfeld Zeichnungsansicht muss die Datei Enclosure_assembly.iam ausgewählt sein. Die Datei befindet sich in \Tutorial Files\Cable & Harness.

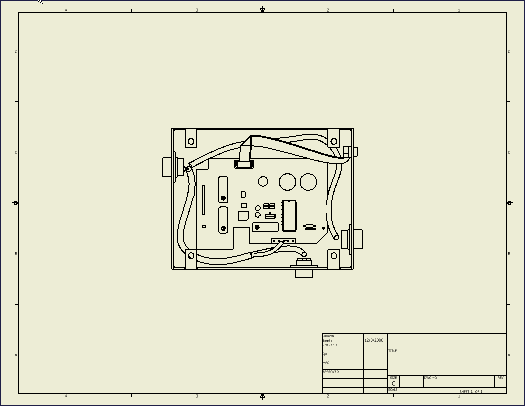

  5. Klicken Sie, um die Ansicht wie gezeigt zu platzieren, klicken Sie mit der rechten Maustaste, und wählen Sie Fertig.
  6. Erweitern Sie im Browser VIEW 1 und Enclosure_assembly.iam.
  7. Klicken Sie mit der rechten Maustaste auf Kabelbaum-Baugruppe1, und wählen Sie Mittellinien einschließen Drähte.

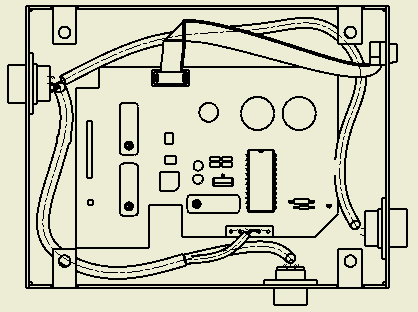

    Die Mittellinien für alle Drähte werden angezeigt.

  8. Klicken Sie mit der rechten Maustaste auf Kabelbaum-Baugruppe2, und wählen Sie Mittellinien einschließen Kabel.
  9. Fügen Sie wahlweise Bemaßungen und andere Kommentare hinzu.
  10. Speichern Sie die Datei als Enclosure Assembly1.idw.
