Automatisches Anordnen von Drahtenden

Verwenden Sie die Befehle Zusammenfassen und Aufspleißen zum automatischen Anordnen von Drahtenden.

  1. Klicken Sie mit der rechten Maustaste auf den Endpunkt des Segments oder auf einen der vier Drahtendpunkte. Wählen Sie Zusammenfassen/AufspleißenZusammenfassen.

    Die Drähte werden in der Farbe und mit dem Durchmesser des Segments und der Länge des längsten Drahtes angezeigt.

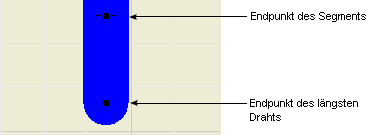

  2. Klicken Sie mit der rechten Maustaste auf den Segmentpunkt oder Endpunkt des längsten Drahts. Wählen Sie Zusammenfassen/AufspleißenAufspleißen.
  3. Klicken Sie im Dialogfeld Drähte aufspleißen auf OK.
    Anmerkung: Klicken Sie mit der rechten Maustaste auf einen aufgespleißten Draht. Wählen Sie Aufspleißen aus dem Kontextmenü, um die Sortierreihenfolge oder den Winkel zwischen den äußeren Drähten zu ändern.
