Anordnen der Beschriftung

Legen Sie fest, dass die Beschriftung auf dem Nagelbrett eingeblendet wird. Ordnen Sie anschließend einzelne Beschriftungen manuell durch Ziehen neu an.

  1. Überprüfen Sie, dass der Browser auf Kabel und Kabelbaum eingestellt ist. Wenn dies nicht der Fall ist, klicken Sie auf Modell oben im Browser, und wählen Sie Kabel und Kabelbaum.
  2. Klicken Sie im Browser mit der rechten Maustaste auf Kabelbaum-Baugruppe1, und wählen Sie Nagelbretteinstellungen.
  3. Klicken die im Dialogfeld Nagelbrett-Einstellungen unter Virtuelle Bauteile auf das Kontrollkästchen Beschriftungen anzeigen, und klicken Sie dann auf OK.

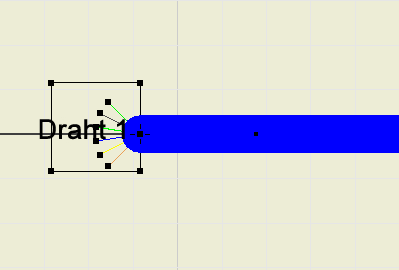

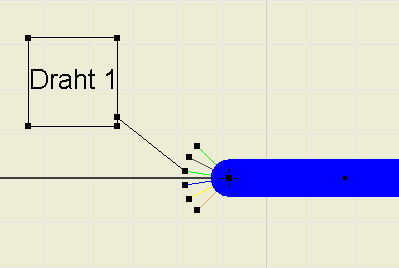

  4. Klicken Sie auf das Textfeld, und ziehen Sie es wie dargestellt, um die Position zu verändern.
    Anmerkung: Beschriftungs- und Schriftgröße können in der Beschriftungsdefinition in der Kabel- und Kabelbaumbibliothek angepasst werden.
  5. Für diese Übung blenden Sie nun die Beschriftungen vorgabegemäß wieder aus. Klicken Sie mit der rechten Maustaste auf die Kabelbaum-Baugruppe, wählen Sie Nagelbrett-Einstellungenauf der Registerkarte Anzeige, und deaktivieren Sie das Kontrollkästchen Beschriftungen anzeigen.
