Hüllen sind parametrische Elemente, die für im Guss gefertigte Bauteile verwendet werden. Material im Innern des Bauteils wird entfernt, wodurch ein Hohlkörper entsteht. Änderungen an den Bemaßungen des Bauteils oder der Hülle führen automatisch zu Größenänderungen bei beiden Elementen.
Vorgabegemäß liefert Autodesk Inventor ein präzises Hüllenelement. Wenn keine präzise Lösung vorhanden ist und die Näherung aktiviert ist, wird eine Näherung versucht.
Wie werden Hüllen definiert?

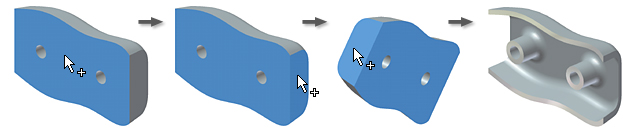

Zum Definieren einer Hülle geben Sie eine oder mehrere Bauteilflächen an, die von einem oder mehreren Körpern entfernt werden sollen; die verbleibenden Flächen werden mit Hüllen versehen. Sie geben die Stärke der Hülle sowie die Richtung relativ zur aktuellen Bauteilfläche an. Wenn keine Flächen zum Entfernen angegeben werden, wird durch die Hülle ein hohles Bauteil erstellt.
Einheitliche Dicke der Hüllenwände
Es empfiehlt sich, eine einheitliche Hülle anzugeben, da dadurch Verzerrungen bei der Fertigung und Abkühlung vermieden werden. Wenn nötig können bestimmte Wände aber unterschiedliche Stärken aufweisen.
Genaue und angenäherte Lösungen
Bei einer genauen Lösung gibt es für jeden Punkt der ursprünglichen Fläche einen entsprechenden Punkt auf der versetzten Fläche. Der Abstand zwischen den beiden Punkten entspricht der festgelegten Stärke. Eine angenäherte Lösung ermöglicht es Autodesk Inventor, vom festgelegten Abstand abzuweichen, um eine akzeptable Lösung zu finden.
Sie können bestimmen, wo die Abweichung zulässig ist; außerdem können Sie die Genauigkeit der Annäherung festlegen. Beachten Sie, dass genauere Annäherungen mit längeren Berechnungen verbunden sind. Annäherungslösungen werden nur dann bereitgestellt, wenn es keine genaue Lösung gibt und wenn eine angenäherte Lösung gefunden werden kann. Wenn angenäherte Lösungen nicht in Frage kommen, können Sie diese Option deaktivieren.
Wenn eine Näherung zum Einsatz kommt, wird nach dem Klicken auf OK die Abweichungstoleranz gemeldet.
In der Hülle enthaltene Elemente
Da Hüllen Material vom gesamten Bauteil entfernen, werden Elemente nicht mit einer Hülle versehen, die nach dem Erstellen der Hülle hinzugefügt werden. Wenn Sie z. B. einen Volumenkörper auf einer mit Hülle versehenen Wand skizzieren und extrudieren, wird die Extrusion nicht mit einer Hülle versehen.
Wählen Sie eine der folgenden Methoden, um sicherzustellen, dass alle Elemente in einem Hüllenelement aufgenommen werden:
- Skizzieren Sie alle Elemente auf dem Bauteil, bevor Sie die Hülle erstellen.
- Verwenden Sie den Browser, um Elemente neu anzuordnen. Verschieben Sie in der Hierarchie alle skizzierten Elemente über die Hülle.
