Der Block ist das zuerst platzierte Bauteil in der Baugruppe.
- Schließen Sie alle geöffneten Autodesk Inventor-Dateien, und stellen Sie sicher, dass iLogic 2012 Tutorials als aktives Projekt festgelegt ist.
- Erstellen Sie eine neue Baugruppe unter Verwendung der Vorlage Norm.iam.
-
Klicken Sie in der Multifunktionsleiste auf
Registerkarte Baugruppe
Gruppe Komponente
Platzieren
.
- Doppelklicken Sie im Dialogfeld Öffnen auf manifold_block.ipt. Dies ist die Bauteildatei, die Sie im Lernprogramm Verteilerblock-Bauteil erstellt haben.
In der Baugruppe wird ein fixiertes Exemplar der Komponente platziert. Dabei ist der Bauteilursprung am Baugruppenursprung ausgerichtet.
- Um die Platzierung weiterer Kopien der Komponente zu verhindern, klicken Sie mit der rechten Maustaste auf das Grafikfenster, und wählen Sie Fertig.
- Verwenden Sie Orbit zum Ausrichten der Verteilerblocks, wie in der Abbildung gezeigt.
Zusätzlich zu dem Block enthält diese Baugruppe drei Verbindungsaufsätze und drei Sätze von Schrauben zum Befestigen der Aufsätze.
- Wählen Sie den Befehl Platzieren erneut aus, und doppelklicken Sie auf union_cap.ipt.
Eine Kopie der Komponente wird neben dem Mauszeiger angezeigt, und das Dialogfeld Norm-iPart einfügen wird eingeblendet.
- Klicken Sie auf die Registerkarte Tabelle, und wählen Sie iPart-Variante Union-01 (Bauteilnummer U-050) aus.

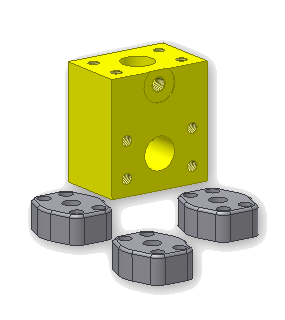

- Klicken Sie in das Grafikfenster, um eine Kopie des Verbindungsaufsatzes in der Nähe des Verteilerblocks zu platzieren. Klicken Sie noch zwei Mal zum Hinzufügen von insgesamt drei Verbindungsaufsätzen. Klicken Sie dann auf Schließen, um das Dialogfeld zu schließen.
Sie können nun die Schraubenkomponenten hinzufügen.
- Wählen Sie den Befehl Platzieren erneut aus, und doppelklicken Sie auf Screw.ipt.

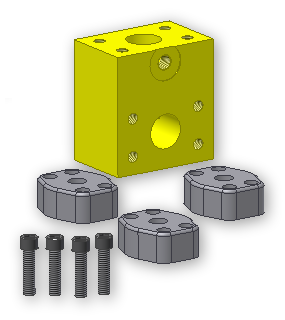

- Wählen Sie im Dialogfeld Norm-iPart einfügen die Option iPart-Variante Screw-01. Platzieren Sie vier Schrauben im Grafikfenster, und klicken Sie dann auf Schließen, um das Dialogfeld zu schließen.
- Speichern Sie die Baugruppe als my_manifold_block.iam.
Nun können Sie beginnen, die Komponenten zusammenzusetzen und ihre Beziehungen festzulegen.
