Autodesk-Daten können im DWF-Format publiziert und mit Autodesk Design Review angezeigt werden. Datenanzeige und -austausch sind für die Kommunikation mit Anbietern, Kunden und Marketingspezialisten von großer Bedeutung.
DWF-Dateien können von jedem publiziert werden. Autodesk Inventor muss dazu nicht installiert werden. DWF-Dateien sind stark komprimiert, können schnell geöffnet und angezeigt und per E-Mail weitergeleitet werden.
Durch Publizieren mit Autodesk Inventor werden DWF-Dateien erstellt, die Konstruktionsdaten wie Linienstärke, Maßstab und Masseeigenschaften für 2D- und 3D-Dateien beinhalten. 2D- und 3D-Daten können in ein und derselben Datei gespeichert werden. Sie können zudem Volumen-Plots von Belastungsanalysen publizieren.
Nach dem Publizieren der Datei können Sie diese mit Autodesk Design Review anzeigen und drucken.
Veröffentlichen von Belastungsanalyseergebnissen
- Zeigen Sie das Simulationsergebnis an, das exportiert werden soll, wie zum Beispiel Von Mises-Spannung, Verschiebung oder eine der Modusformen aus einer Modalanalyse. Wählen Sie dieses hierfür im Simulations-Browser aus.
- Klicken Sie auf
Exportieren In DWF exportieren. Sie können auch auf Speichern unter Kopie speichern unter klicken und DWFx als Dateityp auswählen. - Das Dialogfeld Bauteil publizieren, in dem Sie die Publizierungsoptionen festlegen können, wird in der Bauteilumgebung geöffnet. Aktivieren Sie das Kontrollkästchen Express.
- Das Dialogfeld Baugruppe publizieren, in dem Sie die Publizierungsoptionen festlegen können, wird in der Baugruppenumgebung geöffnet. Aktivieren Sie das Kontrollkästchen Express.Anmerkung: Derzeit werden die Optionen Vollständig und Benutzerdefiniert für die Ausgabe von Simulationsergebnissen nicht unterstützt.
- Klicken Sie auf Publizieren, um das Dialogfeld zu schließen und das Dialogfeld Dokument in DWF-Format publizieren aufzurufen. Geben Sie den DWF-Dateinamen und das Verzeichnis an.Anmerkung: Klicken Sie auf Optionen, um das Dialogfeld Dokument publizieren anzuzeigen und Änderungen vorzunehmen.
- Klicken Sie zum Erstellen der DWF-Datei auf Speichern.

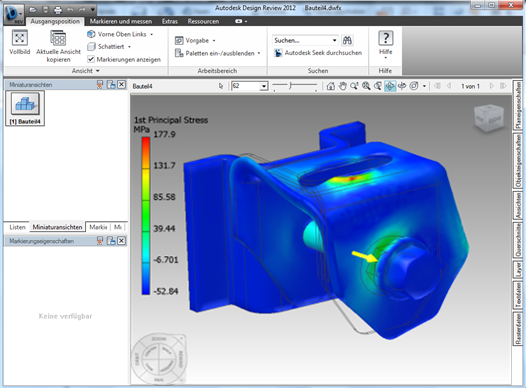

Belastungsanalyseergebnisse im DWF-Format
Die Ergebnisse der Belastungsanalyse zeigen das Modell abhängig von der Stärke der angewendeten Kräfte und Abhängigkeiten in unterschiedlichen Farben an.
Bei der Arbeit in der Belastungsanalyseumgebung können Sie die verschiedenen Anzeigebefehle verwenden, um die in das DWF-Format zu exportierenden Anzeige zu erstellen. Mit den Einstellungen der Farbleiste können Sie beispielsweise die Anzahl der Farben für die Belastungskonturen festlegen sowie maximale und minimale Schwellenwerte definieren.
Wählen Sie in der Leiste des Simulations-Browsers die Ergebnisse aus, die in Autodesk Design Review angezeigt werden sollen.
Der aktuelle Status des Bauteil- oder Baugruppenmodells wird in der DWF-Datei publiziert. Nicht alle Analysetypen werden publiziert, sondern nur der aktive Typ, der zum Zeitpunkt des Publizierens auf dem Bildschirm angezeigt wird.
Beim Publizieren von Belastungsanalyseergebnissen in der DWF-Datei enthält diese auch Informationen zu Ergebnistyp, Farbleiste, Farbzuweisungen zum Bauteil und dem nicht verformten Bauteil, das im Drahtmodell angezeigt wird.
