Fertigstellen der Baugruppe

Wiederholen Sie die vorherigen Schritte zum Erstellen der restlichen Baugruppe. Die Tabelle enthält eine Liste von Dateinamen mit den Flächen, Skizzen und Arbeitsebenen zur Verwendung mit dem Befehl Ableiten.

  1. Wiederholen Sie die Schritte zum Erstellen der fünf Gestellbauteile gemäß der folgenden Tabelle. Deaktivieren Sie die Sichtbarkeit der abgeleiteten Flächen nach dem Erstellen der Extrusion.
    Dateiname Flächen Skizze Arbeitsgeometrie
    Frame2 Srf1 und Srf2 Skizze3 Arbeitsebene6
    Frame3 Srf2 und Srf3 Skizze4 Arbeitsebene1
    Frame4 Srf3 und Srf4 Skizze5 Arbeitsebene2
    Frame5 Srf4 und Srf5 Skizze6 Arbeitsebene3
    Frame6 Srf5 und Srf6 Skizze7 Arbeitsebene4

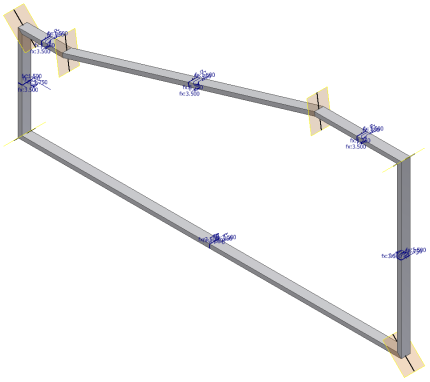

  2. Wenn alle Bauteildateien fertig gestellt sind, speichern Sie Frame.iam und alle abhängigen Objekte.
