Erstellen eines Gestellbauteils

Nachdem die Rahmenbaugruppe erfolgreich getestet wurde, setzen Sie die Erstellung der Baugruppe fort. Als Nächstes erstellen Sie ein Gestellbauteil durch Ableitung der Geometrie aus dem Bauteil Skeleton-frame.

  1. Öffnen Sie Frame.iam.
  2. Deaktivieren Sie die Sichtbarkeit von Skeleton-frame. Dadurch wird verhindert, dass Sie versehentlich die Flächen in dieser Datei in einem späteren Schritt auswählen.
  3. Klicken Sie auf Erstellen zum Erstellen einer Komponente in der Baugruppe.
    • Geben Sie im Feld Neuer Komponentenname den Text Frame1 ein.
    • Klicken Sie auf , und wählen Sie auf der Registerkarte Metrisch die Option Norm (mm).ipt aus.
    • Stellen Sie sicher, dass als Neuer Dateispeicherort das Verzeichnis \Tutorial Files\iCopy eingestellt ist.
    • Stellen Sie sicher, dass Skizzierebene von gewählter Fläche oder Ebene abhängig machen nicht ausgewählt ist.
    • Klicken Sie auf OK.
  4. Erweitern Sie im Modell-Browser den Ordner Ursprung unter Frame.iam, und wählen Sie die XY-Ebene aus.
  5. Beenden Sie die Skizze, und löschen Sie Skizze1. Sie ist für diese Komponente nicht erforderlich.
  6. Klicken Sie auf Registerkarte Verwalten Gruppe Einfügen Ableiten .
  7. Wählen Sie im Dialogfeld Öffnen Skeleton-frame.ipt, und klicken Sie auf Öffnen.
  8. Erweitern Sie den Knoten Flächenkörper. Legen Sie Srf1 und Srf6 auf und alle anderen Oberflächen auf fest.
  9. Erweitern Sie den Knoten Skizzen. Legen Sie Skizze2 auf und alle anderen Skizzen auf fest.
  10. Erweitern Sie den Knoten Arbeitsgeometrie. Legen Sie Work Plane5 auf und alle anderen Arbeitsebenen auf fest.

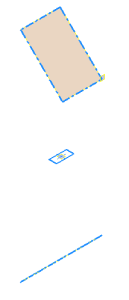

  11. Klicken Sie im Dialogfeld Ableiten auf OK. Die Flächen und Skizze aus Skeleton-frame werden dem Bauteil hinzugefügt. Wenn Sie den Befehl Ableiten zum Hinzufügen dieser Flächen verwenden, wird eine Verknüpfung zwischen den zwei Dateien beibehalten. Die Sichtbarkeit von Skeleton-frame.ipt ist aus Gründen der Übersichtlichkeit in der folgenden Abbildung deaktiviert.
  12. Rufen Sie den Befehl Extrusion auf.
    • Skizze 2 wird automatisch ausgewählt. Sie ist das einzige geschlossene Profil im Bauteil.
    • Klicken Sie im Dropdown-Menü Größe auf Zwischen.

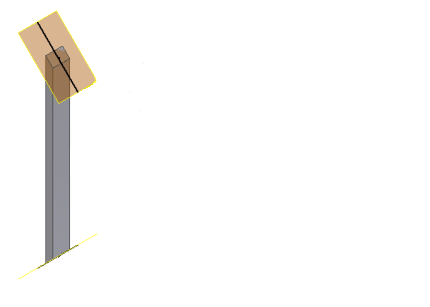

    • Wählen Sie Srf1 und Srf6 als Zwischen-Ebenen. Die Reihenfolge ist unerheblich.
    • Klicken Sie auf OK.
  13. Deaktivieren Sie die Sichtbarkeit der Flächen des abgeleiteten Bauteils (Srf6 und Srf6). Dadurch wird verhindert, dass Sie sie in einem späteren Schritt versehentlich auswählen.
  14. Kehren Sie zur Hauptbaugruppe (Frame.iam.) zurück.
