Erstellen und publizieren Sie einen benutzerdefinierten Rohrbogen für die Verwendung in einem Stil für selbstentleerende Leitungen.
- Kategorie
-
Routed Systems
- Erforderliche Zeit
-
30 Minuten
- Verwendete Lernprogrammdatei
-
Stellen Sie eine Verbindung zum Inhaltscenter her, und öffnen Sie auf eine Bibliothek mit Lese-/Schreibzugriff.
Wenn keine Bibliothek mit Lese-/Schreibzugriff verfügbar ist, erfahren Sie in diesem Lernprogramm, wie Sie eine solche Bibliothek erstellen.

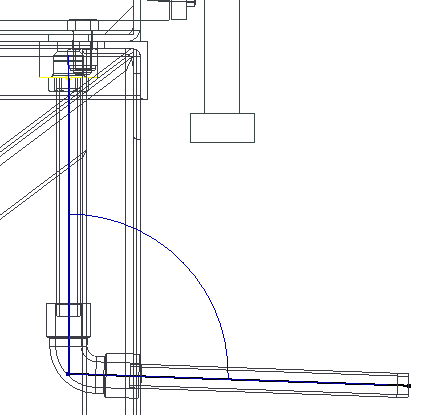

Selbstentleerende Leitungen weisen eine Neigung bzw. ein Gefälle auf, sodass der Leitungsverlauf durch die Schwerkraft automatisch entleert wird. Beispielsweise werden die Teile einer Route, die normalerweise horizontal verlaufen, relativ zur Horizontalen um zwei Grad geneigt.
Erstellen Sie für einen selbstentleerenden Verlauf zunächst einen Stil für selbstentleerende Leitungen. Aktivieren Sie anschließend diesen Stil, und erstellen Sie dann den Verlauf. Für selbstentleerende Leitungen werden Fittings verwendet, deren Biegungs- bzw. Verbindungswinkel größer als 45 Grad, aber kleiner als 90 Grad ist (z. B. 88 Grad).
Dieses Lernprogramm wurde für Einzelplatzumgebungen entwickelt. Die Bibliotheken sind in einem Speicherort für Desktop-Inhalt gespeichert. Sollten Sie einer Arbeitsgruppe angehören und Bibliotheken mit anderen Benutzern gemeinsam nutzen, müssen Sie Bibliotheksadministrator sein und über Bearbeitungsberechtigungen verfügen, um Bibliotheken bearbeiten zu können. Darüber hinaus unterscheidet sich die zum Erstellen von Benutzerbibliotheken auf dem Server verwendete Methode von dem in diesem Lernprogramm vorgestellten Verfahren.
In den in diesem Lernprogramm verwendeten Beispielen wird Inhalt verwendet, der auf verschiedenen Normen basiert. Wenn in der Konfiguration Ihres Inhaltscenters nicht dieselbe Bibliothek vorhanden ist, können Sie entweder weiterlesen, ohne die Schritte auszuführen, oder ein ähnliches Bauteil aus einer anderen Bibliothek verwenden. Wird im Lernprogramm beispielsweise eine Maschinenschraube aus der ISO-Norm verwendet, Ihre Bibliothek enthält jedoch ausschließlich ANSI-Bauteile, können Sie eine ähnliche Schraube aus der ANSI-Bibliothek verwenden.
Ziele
- Erstellen eines selbstentleerenden Linienstils
- Erstellen einer selbstentleerenden Linienroute
- Füllen der selbstentleerenden Linienroute
- Erstellen einer Bibliothek mit Lese-/Schreibzugriff im Inhaltscenter
Voraussetzungen
- Kenntnisse zur Einstellung des aktiven Projekts und zur Navigation im Modellbereich mit den verschiedenen Anzeigewerkzeugen.
- Weitere Informationen finden Sie im Hilfethema "Erste Schritte".
Tipps für die Navigation
- Verwenden Sie Weiter oder Zurück unten links, um die nächste Seite anzuzeigen oder zur vorherigen Seite zurückzukehren.
