Automatisches Routing aller Drähte und Kabel

Beim automatischen Erstellen von Routen verwendet das System den kürzesten Pfad von 0,005 Metern zwischen den Segmentenden. Routen von weniger als 0,005 Metern schlagen fehl.

Routen Sie die verbleibenden Drähte und Kabeldrähte ohne Route automatisch in die Segmente.

  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Kabel und Kabelbaum Gruppe Route Automatisches Routing .
  2. Wählen Sie im Dialogfeld Automatisches Routing die Option Alle Drähte ohne Route.

    Im Dialogfeld wird angezeigt, dass sieben Drähte ohne Route ausgewählt wurden.

  3. Klicken Sie auf OK.

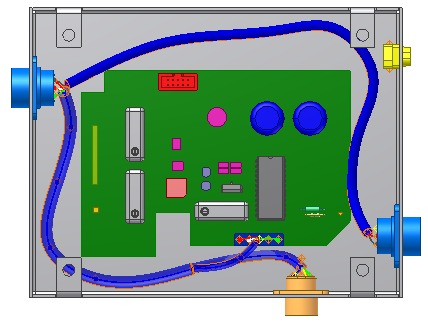

    Die verbleibenden Drähte werden in Segmente geroutet, und das Dialogfeld wird geschlossen.
