Routing ausgewählter Drähte

Wählen Sie einen Draht und routen Sie ihn manuell in mehrere Segmente.

1. Doppelklicken Sie auf die Kabelbaum-Baugruppe1, um sie zu aktivieren.
2. Klicken Sie in der Multifunktionsleiste auf Registerkarte Kabel und Kabelbaum Gruppe Route Route .

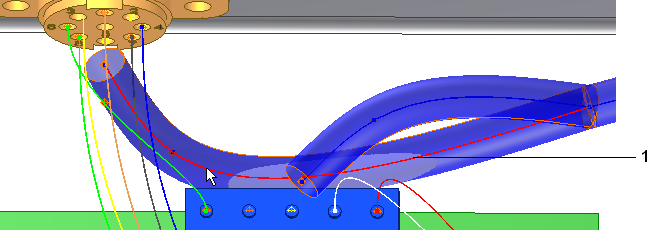

3. Klicken Sie im Grafikfenster wie in der Abbildung gezeigt auf den Draht (1).

   Im Browser lautet der Name dieses Drahts Draht1.



   Im Dialogfeld Drähte routen ändert sich die Farbe der Schaltfläche Drähte von Rot in Weiß. Dadurch wird angezeigt, dass die Auswahl des Drahts abgeschlossen ist.

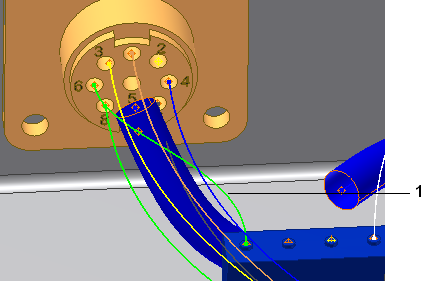

4. Klicken Sie auf die Schaltfläche Erstes Segment, und klicken Sie, wie in der folgenden Abbildung gezeigt, auf das erste Segment (1).


   Die Farbe der Schaltfläche Erstes Segment ändert sich, und die Schaltfläche Letztes Segment ist gedrückt.

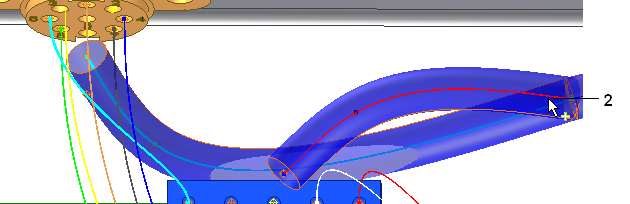

5. Klicken Sie im Grafikfenster auf die Segmentabzweigung (2), und klicken Sie auf OK.

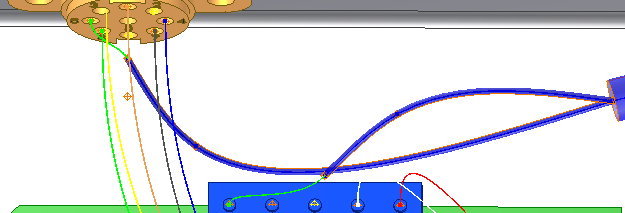

   Der Draht wird in das Hauptsegment und aus der Abzweigung heraus geroutet. Der Segmentdurchmesser und die Drahtlänge werden automatisch berechnet.
