Manuelles Einfügen eines Drahts

Geben Sie eine Draht-ID an, wählen den zu verbindenden Draht aus. Wählen Sie anschließend die Pins für jedes Ende des Drahts aus.

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Kabel und Kabelbaum Gruppe Erstellen Draht erstellen .
2. Übernehmen Sie im Dialogfeld Draht erstellen die Standard-Draht-ID (Draht1).

   Die standardmäßige Draht-ID besteht aus dem Wort "Draht" gefolgt von einer inkrementellen Zahl, beginnend mit 1.

3. Wählen Sie den einzufügenden Drahttyp aus der Drahtliste. Wählen Sie mit den Pfeilen die folgenden Kategorie- und Drahtbezeichnungen aus den Listen aus.

   Kategorie: Generic

   Name: 22AWG-GRN

4. Stellen Sie sicher, dass die Schaltfläche für Pin 1 gedrückt ist. Klicken Sie andernfalls auf die Schaltfläche.

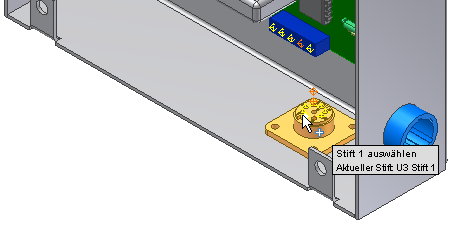

5. Positionieren Sie im Grafikfenster den Cursor über den Pins in Bauteil 360124. Nachdem Sie Punkte für einen Draht ausgewählt haben, werden in einer QuickInfo die Ref-Bestimmung und Pin-Nummer angezeigt. Wenn die QuickInfo als U3 Pin1 angezeigt wird, klicken Sie auf den Arbeitspunkt, der den Startpin für den Draht darstellt.

6. Halten Sie den Cursor über den ersten Pin des Bauteils LTP.

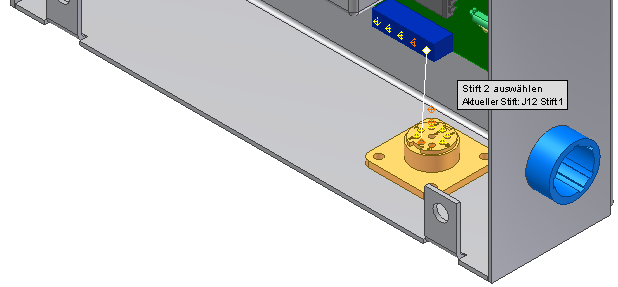

   Wenn Sie den zweiten Pin für einen Draht auswählen, wird zusammen mit der QuickInfo eine Vorschau angezeigt.


7. Wenn die QuickInfo J12 Pin 1 angezeigt wird, klicken Sie auf den Punkt, um den zweiten Pin auszuwählen.

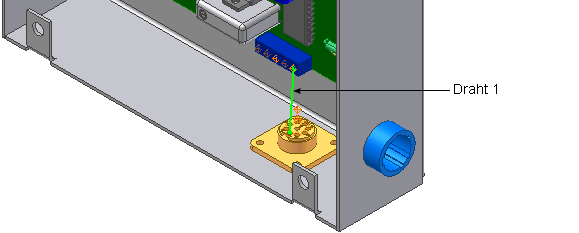

8. Klicken Sie im Dialogfeld auf OK, um den Draht zu erstellen.
