Hinzufügen von Eigenschaften zu einem einzelnen Objekt

Platzieren Sie Eigenschaften für ein einzelnes Objekt.

  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Nagelbrett Gruppe Verwalten Eigenschaftenanzeige .

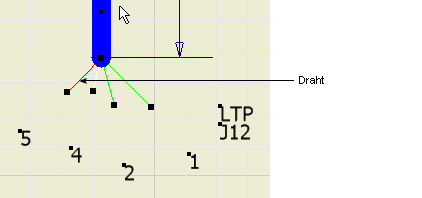

  2. Wählen Sie im Dialogfeld die Option Objekt, und klicken Sie auf den in der folgenden Abbildung gezeigten Draht.
  3. Blättern Sie im Dialogfeld in der Eigenschaftenliste nach unten, um Draht-ID und Drahtname auszuwählen.
  4. Klicken Sie auf Name und Wert und anschließend auf OK.

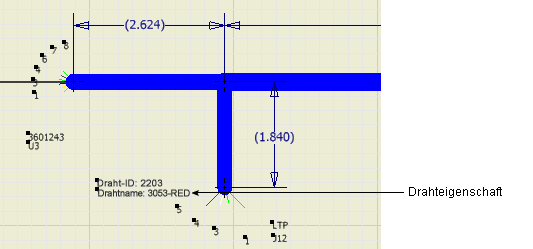

    Im Grafikfenster wird die Eigenschaft am gegenüberliegenden Ende des Segments angezeigt und nicht auf dem Verzweigungssegment, auf dem der Draht ausgewählt wurde.

  5. Drücken Sie die Leertaste, um die Eigenschaft zum Verzweigungsende des Segments zu verschieben, und klicken Sie, um sie zu platzieren.
  6. Um die Assoziativität zwischen Kabelbaumobjekten und den verknüpften Eigenschaften anzuzeigen, ziehen Sie den Draht an eine horizontale Position.

    Wenn sich der Draht verschiebt, werden auch die mit dem Draht verknüpften Eigenschaften verschoben, wobei der ursprüngliche Versatz und die relative Position erhalten bleiben.

  7. Stellen Sie für den Draht die vorherige Position wieder her.
