Hinzufügen von Eigenschaften

Mit der Eigenschaftenanzeige können Sie die Kabelbaumeigenschaften für die in der Zeichnung dargestellten Drähte, Kabeldrähte, Pins, Spleiße und Segmente anzeigen.

Fügen Sie Eigenschaften zu Pins, Bauteilen und ausgewählten Drähten hinzu.

  1. Vergrößern Sie im Grafikfenster den Kabelbaum.
  2. Klicken Sie in der Multifunktionsleiste auf Registerkarte Nagelbrett Gruppe Verwalten Eigenschaftenanzeige .
  3. Klicken Sie im Dialogfeld Eigenschaftenanzeige unter Filter auswählen auf Alle Pins.
  4. Wählen Sie in der Liste Name der Eigenschaft die Eigenschaft Pin-Name aus.
  5. Wählen Sie unter Anzeigeoptionen den Befehl Nur Wert, und klicken Sie anschließend auf Anwenden.

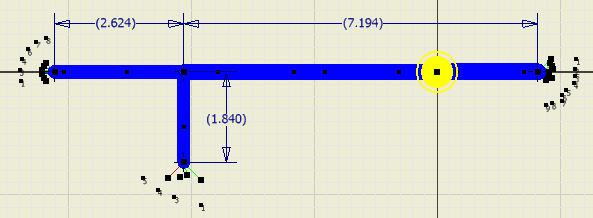

  6. Im Grafikfenster wird vom Eigenschaftentextfeld eine Gummibandlinie angezeigt, die den Cursor mit dem verknüpften Objekt verbindet. Klicken Sie, um die Eigenschaft wie abgebildet zu positionieren.

    Alle Eigenschaften werden automatisch auf Grundlage dieser Auswahl positioniert.

  7. Wählen Sie zum Positionieren der Bauteileigenschaften Alle Bauteile, wählen Sie Ref-Bestimmung und Bauteilnummer, wählen Sie Nur Wert, und klicken Sie auf Anwenden.

    Zum Auswählen mehrerer Listeneinträge klicken Sie bei gedrückter STRG-Taste.

  8. Klicken Sie im Grafikfenster, um die Bauteileigenschaften einzufügen.

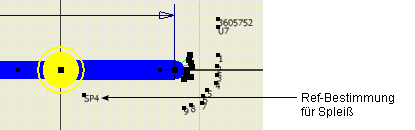

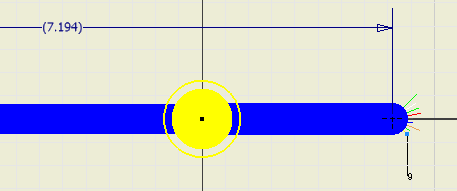

  9. Wählen Sie zum Positionieren der Spleißeigenschaften die Option Alle Spleiße. Wählen Sie Ref-Bestimmung und Nur Wert, und klicken Sie auf OK.

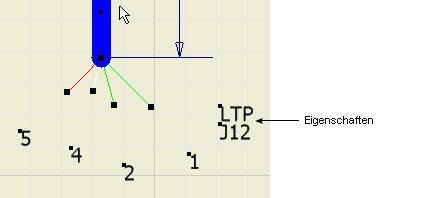

  10. Wählen Sie mit STRG+Klick die Eigenschaften LTP und J12, und ziehen Sie sie näher an das Ende des verzweigten Segments.
