Erstellen einer Hülle

Diese Art von Bauteil wird normalerweise aus Blech hergestellt. In Rahmen dieses Lernprogramms erstellen Sie mit dem Befehl Hülle die einheitliche Stärke des Blechs in einem normalen Autodesk Inventor-Bauteil. Die Arbeitsschritte zur Modellierung dieses Bauteiltyps mit Autodesk Inventor-Blech-Befehlen werden in einem anderen Lernprogramm erläutert.

  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte 3D-Modell Gruppe Ändern Hülle .

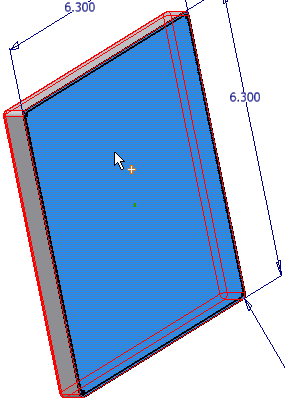

  2. Verwenden Sie Orbit, um die in der folgenden Abbildung gezeigte Ansicht nachzubilden. Die genaue Ausrichtung ist nicht von Bedeutung.
  3. Verwenden Sie den Befehl Hülle, um das Modell auszuhöhlen und dabei eine bestimmte Hülle beizubehalten. Sie können Flächen des Modells entfernen, die nach Abschluss des Befehls offen sind.
  4. Wählen Sie die Fläche mit der Skizze aus.
  5. Verwenden Sie die Ihnen bereits bekannte Methode der Bemaßungsreferenzierung, und markieren Sie im Dialogfeld Hülle im Feld Stärke den Standardwert. Wählen Sie anschließend in der oberen Ansicht der Skizziergeometrie die Bemaßung 0,060 aus, um die Materialstärke einzustellen.

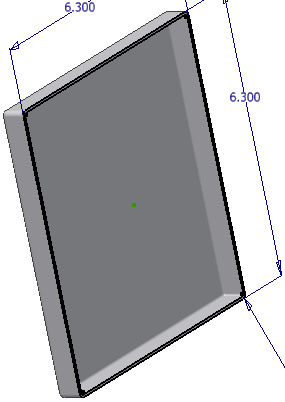

  6. Klicken Sie auf OK, um die Hülle zu erstellen und den Befehl zu beenden.

    Beachten Sie, dass das Programm die innere Rundung automatisch im Rahmen des Rundungsvorgangs erstellt, da Sie die Rundung vor der Hülle erstellt haben.

  7. Klicken Sie im Modell-Browser mit der rechten Maustaste auf den Knoten Skizze1, und entfernen Sie das Häkchen neben Sichtbarkeit, um die Skizze auszublenden.
  8. Speichern Sie das Bauteil unter dem Dateinamen cover_panel.
  9. Schließen Sie das Bauteil.
