Simulationsergebnisse

  1. Klicken Sie auf der Registerkarte Belastungsanalyse, Gruppe Lösen, auf Simulieren.
  2. Klicken Sie im Dialogfeld Simulieren auf Ausführen, um die Simulation zu starten.

Das Dialogfeld Simulieren bleibt geöffnet und zeigt eine Statusleiste an, bis die Berechnung abgeschlossen ist.

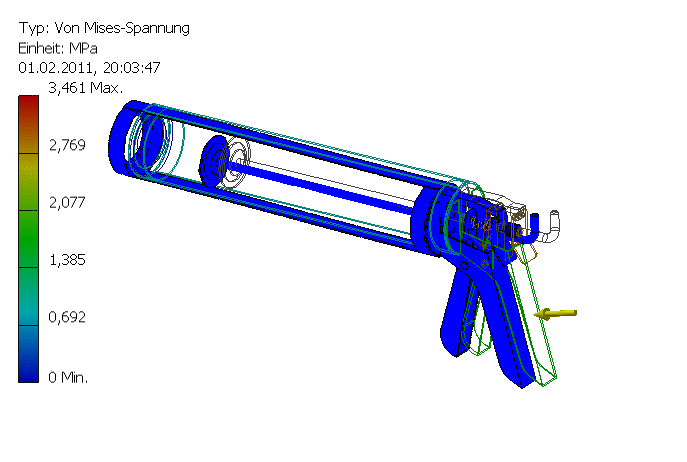

Wenn die Simulation beendet ist, wird ein verformte Darstellung des Modells im Grafikfenster angezeigt. Die Ergebnisse für Von Mises-Spannungen werden unter Verwendung der Standardeinstellungen für die Farbleiste ebenfalls angezeigt. Klicken Sie in der Gruppe Anzeige auf Maximaler Wert, um die maximale Spannung und deren Ort anzuzeigen.

Die maximale Von Mises-Spannung von ca. 291 MPa entsteht auf dem Stift. Um den Ort der maximalen Spannung anzuzeigen, deaktivieren Sie die Sichtbarkeit aller Bauteile mit Ausnahme des Stifts.

Da diese Spannung höher ist als die Streckgrenze des Stiftmaterials (Stahl) von 207 MPa, zeigt die Analyse an, dass die Materialgrenze des Stifts überschritten wird. Um die Festigkeitskriterien zu erfüllen, ändern Sie die Konstruktion oder ändern Sie das Stiftmaterial.

Anmerkung: In diesem Lernprogramm soll das Modell die verschiedenen Kontakttypen und deren Anwendung veranschaulichen. Einige Kontaktbereiche wie die Schnittstelle zwischen Kolben und Stellglied sind klein. Seien Sie vorsichtig bei der Angabe der Werte für Federsteifigkeit und Kraft, denn die Verschiebungs- und Spannungsergebnisse werden von Parameterwerten beeinflusst. Beachten Sie auch, dass einige Bauteile stark verformte Bereiche haben können, die besser für eine nichtlineare Analyse geeignet sind.
