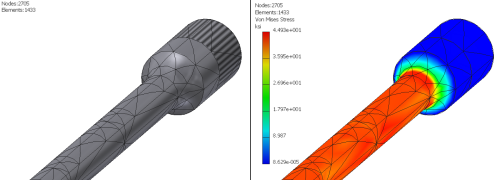

Verwenden Sie in Situationen mit einer Belastungskonzentration ggf. eine feinere Netzeinstellung. Mit den Netzeinstellungen werden die Netzparameter festgelegt, die in der Simulation verwendet werden sollen. Netzparameter werden auf alle Komponenten und Modellelemente angewendet.
Rufen Sie die Netzeinstellungen auf:
- Klicken Sie in der Multifunktionsleiste auf
Registerkarte Belastungsanalyse
Gruppe Netz
Netzeinstellungen
. Klicken Sie alternativ mit der rechten Maustaste auf den Browser-Knoten Netz und dann auf Netzeinstellungen. - Geben Sie die gewünschten Einstellungen im Dialogfeld Netzeinstellungen an.
Einstellung Verwendung Standard Empfohlen, sofern keine andere Anforderung besteht Durchschnittl. Elementgröße Gibt die Elementgröße im Verhältnis zur Modellgröße an. 0,1 Zwischen 0,1 und 0,5 Minimale Elementgröße Ermöglicht die automatische Verfeinerung in kleinen Bereichen. Der Wert steht im Verhältnis zur durchschnittlichen Größe. 0,2 Zwischen 0,1 und 0,2 Einteilungsfaktor Wirkt sich auf die Einheitlichkeit des Netzübergangs zwischen feinem und grobem Netz aus. Gibt das maximale Verhältnis der Kantenlänge zwischen angrenzenden Kanten an. Ein Wert von 1.5 beschränkt die Kantenlänge eines Elements auf eineinhalb Mal die Länge der Kante der angrenzenden Elements. 1,5 Zwischen 1,5 und 3,0 Max. Drehwinkel Wirkt sich auf die Anzahl der Elemente auf gekrümmten Oberflächen aus. Je kleiner der Winkel, desto größer ist die Anzahl der Netzelemente auf einer Kurve. 60 Grad Zwischen 30 und 60 Grad - Klicken Sie zum Anwenden der Änderungen auf OK.
