Fügen Sie zum Fertigstellen der Unterbaugruppe Frame ein zweites Exemplar des Bauteils HorTube hinzu. Sie versehen dieses Exemplar dann mit Abhängigkeiten zu den anderen Rahmenvarianten und zu der Rahmenlayoutskizze.
- Ziehen Sie bei aktiver Unterbaugruppe Frame HorTube:1 aus dem Modell-Browser, und legen Sie es im Grafikfenster ab.
- Klicken Sie in der Multifunktionsleiste auf
Registerkarte Zusammenfügen
Gruppe Position
Abhängig machen
. Klicken Sie im Dialogfeld Abhängigkeit platzieren auf den Modus Fluchtend.

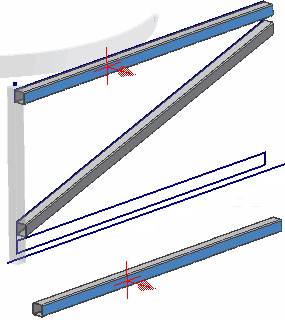

- Fügen Sie zwischen den beiden in der folgenden Abbildung hervorgehobenen Flächen eine Abhängigkeit Fluchtend hinzu.
- Fügen Sie, wie in der folgenden Abbildung gezeigt, zwischen den Endflächen der beiden Rohre eine zweite Abhängigkeit Fluchtend hinzu.
- Klicken Sie im Dialogfeld Abhängigkeit platzieren auf den Modus Passend.
- Klicken Sie auf die in der folgenden Abbildung hervorgehobene Fläche, und klicken Sie anschießend auf die ebenfalls hervorgehobene sichtbare Skizzenkante. Die Kante ist Geometrie in der abgeleiteten Skizze im Bauteil FrameLayout.
- Wenden Sie die Abhängigkeit an, und klicken Sie dann auf Abbrechen, um das Dialogfeld Abhängigkeit platzieren zu schließen.
1 - Skizzierlinie
- Deaktivieren Sie die Sichtbarkeit des Bauteils FrameLayout in der Unterbaugruppe.
- Speichern Sie Ihre Arbeit.
