Drähte und Kabel können gerendert oder als Mittellinie dargestellt werden. Vorgabegemäß wird die Mittellinienanzeige verwendet. Dies ist die optimale Einstellung für das Erstellen und Routen von Drähten und Kabeln.

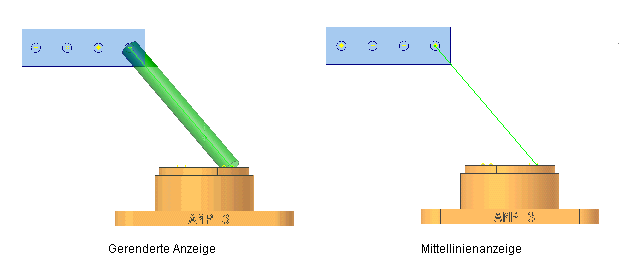

Wenn Anzeige - Gerendert ausgewählt ist, wird das Kabelbaumobjekt als dreidimensionaler schattierter Volumenkörper mit dem in der Bibliotheksdefinition festgelegten Durchmesser gezeichnet. Die Anzeige entspricht dem physischen Objekt. Bei der Anzeige als Mittellinien werden die Objekte als Linien gezeichnet, wodurch die Anzeige und die Arbeit an vorhandener Modellgeometrie vereinfacht wird.
Die Anzeigeoptionen für gerenderte und Mittellinienanzeige können für einzelne Drähte oder Kabel oder für alle Drähte bzw. Kabel in einer ausgewählten Kabelbaumbaugruppe festgelegt werden.
