Erstellen von Segmenten

Definieren Sie ein Kabelbaumsegment, das zwischen zwei Kreisverbindungsstücken (360124:1 und 360575:1) und um das PCB-Board im Gehäuse platziert ist. Passen Sie den Versatz im Lauf Ihrer Arbeit an.

  1. Öffnen Sie Enclosure_Assembly.iam im Unterordner Kabel und Kabelbaum. Dies ist dieselbe Baugruppe, die Sie im vorigen Lernprogramm verwendet haben.
  2. Doppelklicken Sie im Browser auf die Kabelbaum-Baugruppe1, um sie für die Bearbeitung zu aktivieren.
  3. Klicken Sie in der Multifunktionsleiste auf Registerkarte Kabel und Kabelbaum Gruppe Erstellen Segment erstellen .

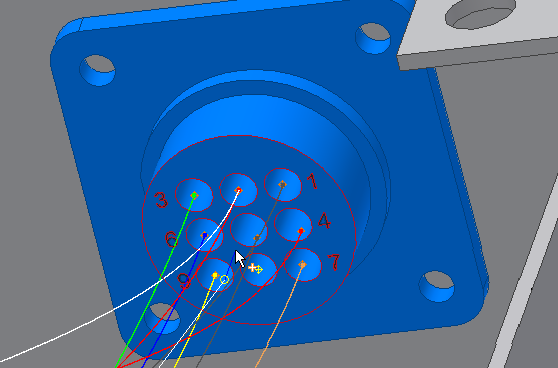

  4. Drehen und vergrößern Sie die Komponente 360124, und wählen Sie dann den Arbeitspunkt, der in der folgenden Abbildung gezeigt wird.

    Am ausgewählten Punkt wird ein Segmentarbeitspunkt erstellt.

  5. Bewegen Sie den Cursor über den unteren Rand des Gehäuses, bis eine QuickInfo und das Versatzsymbol eingeblendet werden. Um Ihnen die Auswahl zu erleichtern, gibt die QuickInfo den Versatzwert als 0.100 Zoll an, und das Symbol zeigt den tatsächlichen Versatzabstand.
  6. Bevor Sie den zweiten Punkt auswählen, erhöhen Sie den Versatz, um eine Abzweigung im Kabelbaum vorzubereiten. Um den Versatz zu vergrößern, klicken Sie mit der rechten Maustaste, wählen aus dem Kontextmenü Versatz bearbeiten und geben 0,270 ein.
  7. Richten Sie für den zweiten Punkt die Ansicht wie abgebildet aus, vergrößern Sie sie, und wählen Sie einen Punkt am Boden des Gehäuses.

    Während des Auswahlvorgangs wird eine gerade Linie vom ausgewählten Punkt zur aktuellen Cursorposition eingeblendet.

  8. Wählen Sie weitere Punkte um den Leiterplattenentwurf (PCB) und in Richtung der anderen Verbindung, um die Segmentform zu erstellen.

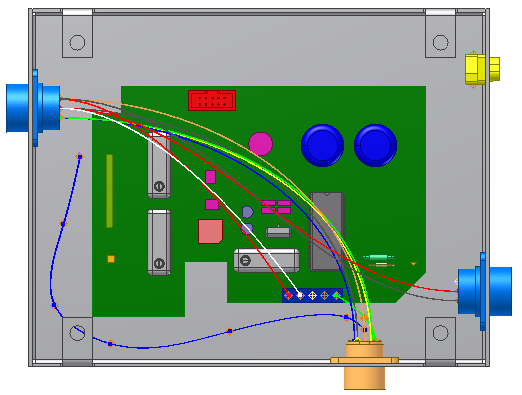

    Die folgende Abbildung zeigt diverse zusätzlich ausgewählte Punkte. Es ist nicht wichtig, dass die Arbeitspunkte exakt platziert sind. Sie können die Arbeitspunkte noch anpassen, wenn das Segment bereits fertig gestellt ist.

  9. Klicken Sie mit der rechten Maustaste, wählen Sie Versatz bearbeiten, und geben Sie dann 0,200 zum Ändern des Versatzwerts für den letzten Punkt ein.

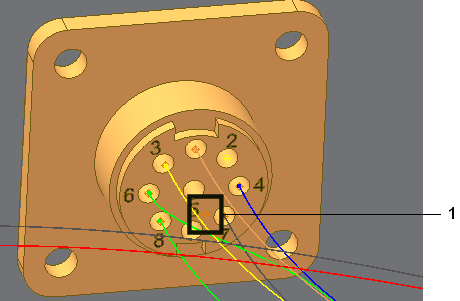

  10. Klicken Sie, um den Punkt auszuwählen wie in der Abbildung gezeigt.
  11. Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig stellen, um das Segment zu beenden.
    Anmerkung: Wenn eine Fehlermeldung angezeigt wird und das Sweeping nicht erzeugt werden kann, passen Sie die Arbeitspunkte in den Bereichen mit der höchsten Krümmung an, um die Kurve zu reduzieren.

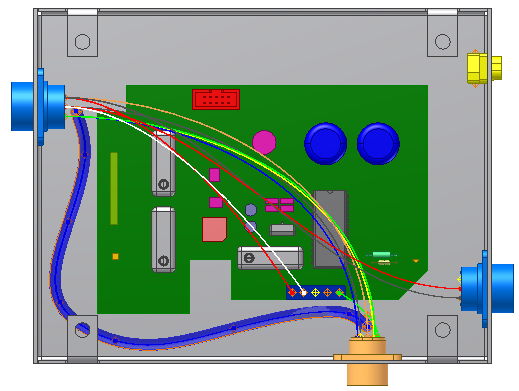

    Das System erzeugt das Segment wie in der folgenden Abbildung dargestellt.

  12. Speichern Sie die Kabelbaum-Baugruppe.
