Erstellen eines zusätzlichen Segments

Definieren Sie ein zweites Kabelbaumsegment, das zwischen zwei Kreisverbindungsstücken (360575:2 und 360575:1) und um das PCB-Board an der gegenüberliegenden Seite des ersten Segments verläuft.

  1. Aktivieren Sie die Kabelbaum-Baugruppe2.
  2. Klicken Sie auf Registerkarte Kabel und Kabelbaum Gruppe Erstellen Segment erstellen .
  3. Klicken Sie mit der rechten Maustaste, wählen Sie Versatz bearbeiten , und ändern Sie den Versatz in 0,200.
  4. Klicken Sie auf die Fläche der Verbindung 360575:2 neben Pin 5.

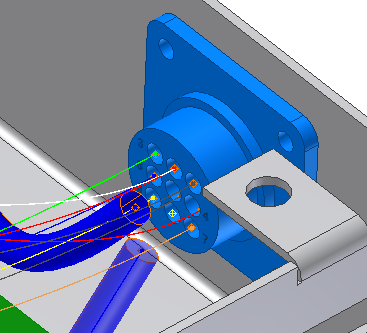

  5. Wählen Sie weitere Punkte wie dargestellt aus, um ein Segment zu erstellen, das dem in der folgenden Abbildung ähnelt.
  6. Bevor Sie den letzten Punkt auf der Verbindungsstückfläche erstellen, ändern Sie den Versatz in 0,270.
  7. Klicken Sie auf das untere Ende der Verbindungsstückfläche in der Nähe der Pins 7 und 8.

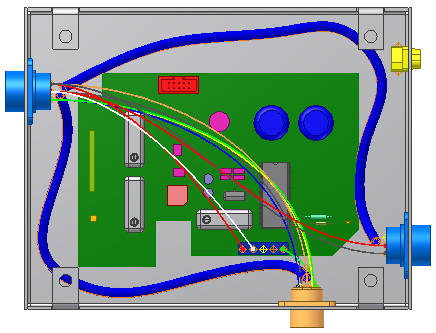

    Das neue Segment wird ähnlich der folgenden Darstellung positioniert.

  8. Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig stellen, um das Segment zu beenden.
  9. Speichern Sie die Kabelbaum-Baugruppe.
