Die Baugruppe ist fast fertig. Im Folgenden werden Sie die Platzierung von Komponenten abschließen, die zur Erstellung einer genauen Stückliste und Bauteilliste erforderlich sind.
Für diesen Abschnitt der Übung wird vorausgesetzt, dass Inhaltscenter installiert und verfügbar ist. Ist Inhaltscenter nicht verfügbar, werden die erforderlichen Materialien zur Fertigstellung der Baugruppe im Lernprogrammverzeichnis zur Verfügung gestellt. Mit den im nachstehenden Abschnitt aufgeführten Schritten wird nicht der Workflow zum Platzieren der Sicherungsringe ohne Inhaltscenter beschrieben.
Mit dem Inhaltscenter können Sie eine Komponente platzieren, um die Größe an das Ziel anzupassen und die entsprechenden Abhängigkeiten mit wenigen Auswahlen zuzuweisen. Die Zielkante für den Sicherungsring, die Sie im nächsten Abschnitt platzieren, ist die in der nachstehenden Abbildung dargestellte Innenkante.
- Wählen Sie auf der
Registerkarte Zusammenfügen
Gruppe Komponente
den Dropdown-Pfeil unter Platzieren, um auf den Befehl Aus Inhaltscenter platzieren zuzugreifen. Sie können auch mit der rechten Maustaste in das Grafikfenster klicken und den Befehl im Kontextmenü auswählen. - Erweitern Sie den Abschnitt Wellenbauteil.
- Erweitern Sie den Unterabschnitt Sicherungsringe, und wählen Sie Extern.
- Wählen Sie im Dialogfeld den Eintrag ANSI B 27.7M, und klicken Sie dann auf OK. Im dem am Cursor befindlichen Grafikfenster wird eine Vorschau der Komponente angezeigt. Das Fragezeichen im Vorschaubild weist darauf hin, dass der Ring mit der Option AutoDrop automatisch in der Größe angepasst werden kann.

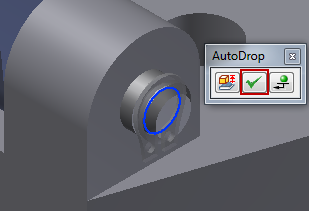

- Verschieben Sie Ihren Cursor auf die Innenkante der Nut, und warten Sie, bis die Größe der Komponente automatisch angepasst wird. Klicken Sie auf die Kante, wenn die Komponente die richtige Größe aufweist, und klicken Sie dann auf das Häkchen im Dialogfeld AutoDrop, um die Komponente zu platzieren und ihr Abhängigkeiten zuzuweisen.
- Wiederholen Sie die Platzierungsschritte für die übrigen Sicherungsringe. Wählen Sie abschließend im Kontextmenü Fertig. Im Browser müssen vier Exemplare von ANSI B 27.7N 3AMI-7 vorhanden sein.
- Rufen Sie den Befehl Komponente platzieren auf.
- Platzieren Sie zwei Exemplare von 6mm SHCS.ipt in die Baugruppe.

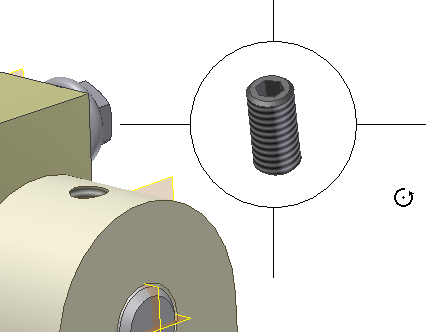

- Drehen Sie die Komponenten gegebenenfalls, um die Hex-Öffnung wie in der folgenden Abbildung dargestellt zu positionieren.
- Rufen Sie den Befehl Abhängigkeit auf, und platzieren Sie eine Abhängigkeit des Typs Fläche/Passend zwischen der Mittellinie der Schraube und der Mittellinie der Bohrung.
- Wählen Sie Anwenden, und wiederholen Sie die Schritte für die andere Schraube. Klicken Sie auf OK, um die Abhängigkeit zuzuweisen und den Befehl zu beenden.
- Schalten Sie die Sichtbarkeit der Zylinderbasis aus.
- Rufen Sie den Befehl Abhängigkeit auf. Platzieren Sie eine Fläche/Passend-Abhängigkeit zwischen der planaren Fläche an der Unterseite der Schraube und der planaren Fläche des Ausschnitts im Sicherungsstift.
- Wählen Sie Anwenden, und wiederholen Sie die Schritte für die andere Seite.
- Klicken Sie zum Beenden auf OK.
- Aktivieren Sie die Sichtbarkeit der Zylinderbasis.
- Speichern Sie die Datei.
