Rahmenmodell

In diesem Lernprogramm wird zum Positionieren und Erstellen von Gestell-Profilelementen ein Rahmenmodell verwendet. Erstellen Sie eine Baugruppe, und platzieren Sie das Rahmenmodell.

  1. Erstellen Sie mithilfe der Vorlage Norm (mm).iam eine neue, leere Baugruppendatei.
  2. Platzieren Sie ein Exemplar von frame_generator.ipt im Ordner Gestell-Generator in der Baugruppe.

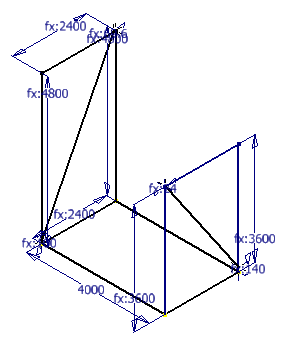

    Dieses Bauteil besteht aus einer 2D- und einer 3D-Skizze, die zusammen das Rahmenmodell definieren. Verwenden Sie dieses Bauteilmodell zum Festlegen der Platzierung und der Größe von Rahmenkomponenten in der Baugruppe.

  3. Speichern Sie die Baugruppe mit dem Namen Skeletal.iam.
