Profil einfügen

Die Befehle des Gestell-Generators sind in der Gruppe Gestell der Registerkarte Konstruktion angeordnet. Fügen Sie zunächst Gestell-Profilelemente auf den vier senkrechten Linien ein.

  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Konstruktion Gruppe Gestell Gestell einfügen .
  2. Wählen Sie im Menü Norm den Befehl ISO.
  3. Wählen Sie im Menü Familie die Option ISO 657/14 - 2000 (Rechteckig).
  4. Wählen Sie im Menü Größe die Option 250x150x10.

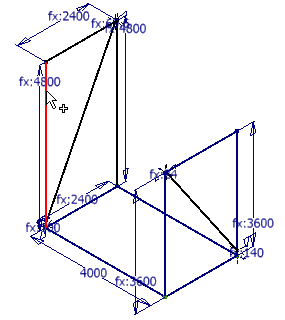

  5. Wählen Sie dieselbe Skizzenlinie wie in der Abbildung aus. Achten Sie darauf, dass Sie die Auswahl in der oberen Hälfte der Linie vornehmen. Die Position des Gestell-Profilelements ist davon abhängig, welche Seite einer bestimmten Linie Sie auswählen.

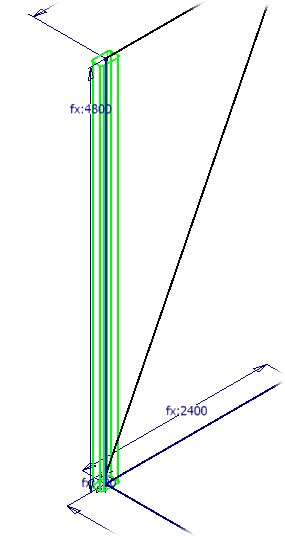

  6. Es wird eine Vorschau des Rohrs entsprechend der folgenden Abbildung angezeigt. Wählen Sie die anderen senkrechten Linien aus.
    Anmerkung: Zum Entfernen einer Linie aus der Auswahl halten Sie die Strg-Taste gedrückt, während Sie die Linie erneut bzw. die Profilvorschau auswählen.
