Abwickeln des gerollten Rohrs

Da die Konturlaschen und Konturrollenelemente ein offenes Rohr bilden, können Sie eine Abwicklung erstellen, ohne weitere Elemente hinzuzufügen.

  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Blech Gruppe Abwicklung Abwicklung erstellen .

Die Abwicklung wird erstellt. Die Registerkarte Abwicklung auf der Multifunktionsleiste wird aktiviert.

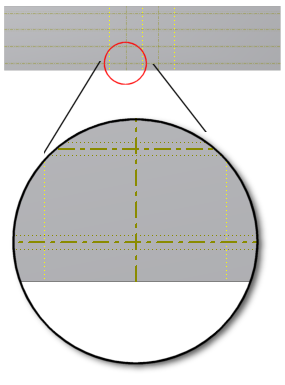

Die Abwicklung zeigt die Biegungsmittellinien und die Biegungsenden für die vier 90-Grad-Biegungen, aus denen das quadratische Rohr besteht, sowie die beiden Rollenmittellinien für die zwei 30-Grad-Rollen, die durch die Konturrollenelemente erzeugt wurden. Die Biegungsmittellinien, Biegungsenden, Rollenmittellinien und Rollenenden werden beim Export einer Abwicklung in das DWG- oder DXF-Format in separate Layer exportiert, um die Flexibilität bei der CNC-Fertigung zu erhöhen.

Im letzten Abschnitt dieses Lernprogramms wird die Verwendung des Abwicklungs- und Zurückfaltungselements erläutert. Sie wickeln das erstellte Modell ab, fügen Elemente hinzu und falten das Modell anschließend zurück.
