Wie funktioniert eine Fugenpistole?

Beim Erstellen der Simulation wurde eine Fugenpistole mit folgender Mechanik berücksichtigt.

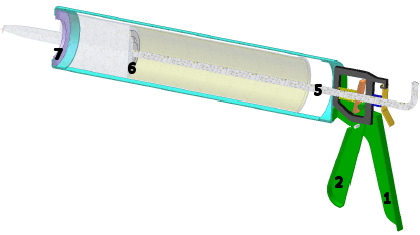

1. Der Benutzer nimmt den Griff der Pistole [1] und zieht den Auslöser nach hinten [2].

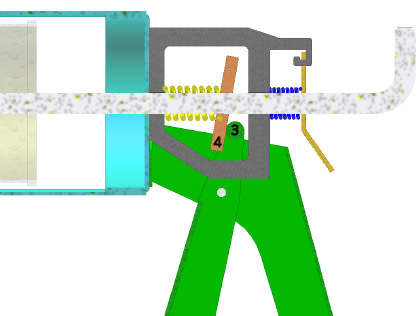

2. Der Stift des Auslösers [3] schiebt das Stellglied nach vorne [4].
3. Das Stellglied kommt mit dem Kolben [5] in Berührung und drückt ihn nach vorne.
4. Die Kopf des Kolbens [6] drückt auf den Boden des Fugenrohrs.
5. Das Rohr wird von einem Ring [7] am Ende der Fugenpistole fixiert.
