Die Fugenpistole ist eine Baugruppe, die aus mehreren Bauteilen besteht, von denen einige beweglich sind. Für die Fugenpistole sind mehrere operative Szenarien denkbar. Wir haben uns dafür entschieden, die Baugruppe in einem Zustand statischen Gleichgewichts zu simulieren.
In dieser Simulation wird überprüft, wann der Auslöser gezogen wird und der Druck auf den Boden des Rohrs den Widerstand im Inneren des Rohrs überwindet. Zu diesem Zeitpunkt, kurz bevor das Fugenmaterial aus der Fugenpistole austritt, ist die Baugruppe in einem Zustand statischen Gleichgewichts.
Klicken Sie in der Multifunktionsleiste auf
Registerkarte Umgebungen
Gruppe beginnen
Belastungsanalyse
, um die Umgebung für die Belastungsanalyse aufzurufen.

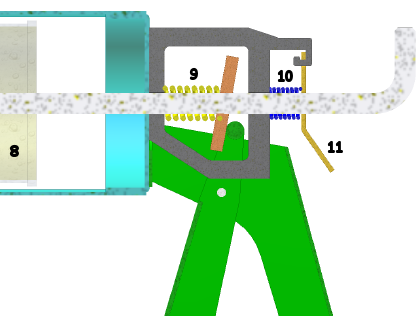

Erweitern Sie Caulk Gun.iam im Browser Belastungsanalyse. Folgende Komponenten werden aus der Simulation ausgeschlossen:
- Caulk Tube [8]
- Actuator Spring [9] (nicht modelliert, aber mit Federkontakt simuliert)
- Lock Spring [10]
- Lock [11]
