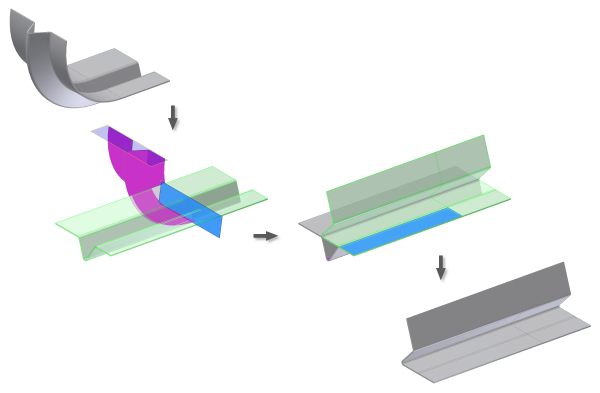

Um Modellelemente auf den abgewickelten Flächen eines Konturrollenelements hinzuzufügen, müssen zwei Abwicklungselemente angewendet werden:
- Klicken Sie in der Multifunktionsleiste auf
Registerkarte Blech
Gruppe Ändern
Abwickeln
. - Wählen Sie eine stationäre Referenz an beiden Enden des Konturrollenelements aus.
- Wählen Sie die Konturrolle aus.
- Klicken Sie auf Anwenden.
- Wählen Sie eine stationäre Referenz auf dem nun geraden Abschnitt aus, um die zweite Abwicklung anzuwenden.
- Wählen Sie die abzuwickelnden Biegungen aus.
- Klicken Sie auf OK.
Bei der Modellierung kann nun das Abrollen und Abwickeln des Modells fortgesetzt werden. Alle angewendeten Elemente, die Biegungen kreuzen, werden verformt, wenn zum Zurücksetzen des Modells in die ursprüngliche, aufgerollte Form zwei Zurückfaltungselemente angewendet werden.
Anmerkung: Das Hinzufügen eines Abwicklungselements zum Fortsetzen der Modellierung unterscheidet sich vom Erzeugen einer Abwicklung für die Fertigung. Weitere Informationen finden Sie unter Abwicklungselemente im Vergleich zu Abwicklungen.
