- Überprüfen Sie, ob Tutorial_Files.ipj als Projektdatei festgelegt ist.
- Klicken Sie auf den Befehl Öffnen, und navigieren Sie zum Ordner Baugruppe FEM 3.

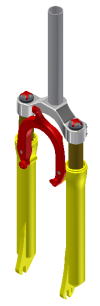

- Klicken Sie auf Suspension-Fork_Complete.iam und dann auf Öffnen. Sie können auch auf die IAM-Datei doppelklicken.
- Speichern Sie das Modell mit dem Befehl Speichern unter unter einem neuen Namen, z. B. Suspension-Fork_Stress.iam. Sie müssen nicht alle Komponenten mit Ja bestätigen.
- Erweitern Sie im Modell-Browser den Ordner Darstellungen und anschließend den Ordner Detailgenauigkeit.
- Doppelklicken Sie auf die Detailgenauigkeitsdarstellung Alle Bauteile unterdrückt.
- Klicken Sie im Browser mit der rechten Maustaste, und deaktivieren Sie die Option Unterdrücken für die folgenden Komponenten:
- Fork-Crown:1
- Fork-Slider:1
- Fork-Tube:1
- Fork-Slider_MIR:1
- Fork-Tube_MIR:1
- Klicken Sie mit der rechten Maustaste auf den Ordnerknoten Detailgenauigkeit, und wählen Sie Neue Detailgenauigkeit aus.
- Benennen Sie die neue Darstellung wie folgt um: Stress LOD.
- Speichern Sie das Baugruppenmodell.
Sie haben diese Detailgenauigkeitsdarstellung erstellt, um davon zu profitieren, wie Darstellungen in der Umgebung für die Belastungsanalyse verwendet werden.
