Als Nächstes fügen Sie Knoten zu den ausgewählten Trägern der Gestellstruktur hinzu. Benutzerdefinierte Knoten werden zum Definieren der Lasten, Abhängigkeiten, Freigaben und starren Verbindungen verwendet.
- Klicken Sie in der Gruppe Verbindungen auf Benutzerdefinierter Knoten

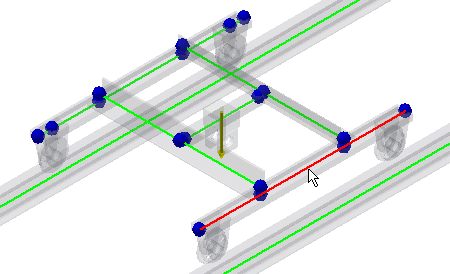

. Die exponierte Anzeige als wird vorgabegemäß als Bearbeitungsmethode verwendet. Sie werden aufgefordert, einen Träger auszuwählen, auf dem Sie die benutzerdefinierten Knoten platzieren können. - Wählen Sie den in der folgenden Abbildung gezeigten Träger aus.
- Geben Sie 170 mm als Versatz ein, und klicken Sie auf Fertig
. Wiederholen Sie die Schritte zum Einfügen eines zweiten benutzerdefinierten Knotens auf demselben Träger. Klicken Sie auf den Befehl Benutzerdefinierter Knoten, wählen Sie den Träger aus, geben Sie 2330 mm ein, und klicken Sie auf Fertig . - Nun fügen Sie dem parallelen Träger benutzerdefinierte Knoten hinzu. Klicken Sie in der Gruppe Verbindungen auf Benutzerdefinierter Knoten.

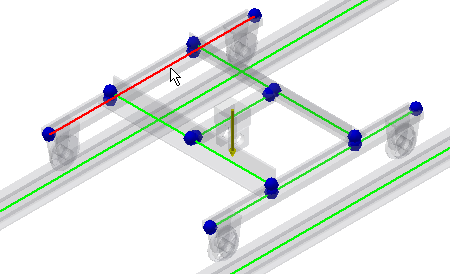

- Wählen Sie den Träger aus, wie in der Abbildung gezeigt.
- Geben Sie als Versatz 170 mm ein, und klicken Sie auf Fertig . Wiederholen Sie die Schritte zum Einfügen eines zweiten benutzerdefinierten Knotens auf demselben Träger. Klicken Sie auf den Befehl Benutzerdefinierter Knoten, wählen Sie den Träger aus, geben Sie 2330 mm ein, und klicken Sie auf Fertig .
