Verwenden von Speichern unter zum Erstellen eines Bauteils

Sie wandeln das Bauteil jetzt in zwei eindeutige Bauteile um.

Es gibt mehrere Möglichkeiten, um ein Bauteil aus dem vorhandenen Modell zu erstellen. Zwei gängige Methoden:

• Verwenden Sie Speichern unter, um ein Bauteil mit allen Elementen in bearbeitbarem Status zu erstellen.
• Erstellen Sie ein tabellengesteuertes iPart, und unterdrücken oder aktivieren Sie eindeutige Elemente.

Vor der Erstellung eines eindeutigen Bauteils erstellen Sie die Skizze, um an beiden Bauteilen die Gewindebohrung zu suchen.

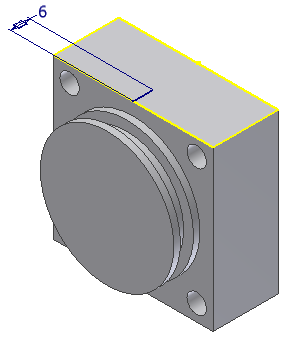

1. Starten Sie eine neue Skizze auf der oberen Fläche, wie in der folgenden Abbildung dargestellt.
   Tipp: Verwenden Sie den ViewCube, um zur Draufsicht zu navigieren.

2. Erstellen und bemaßen Sie eine Linie von 6 mm vom Mittelpunkt der vorderen Kante. Vergewissern Sie sich, dass sie entweder senkrecht zur vorderen Kante oder parallel zur seitlichen Kante verläuft.
3. Stellen Sie die Skizze fertig.
4. Speichern Sie die Datei.
5. Klicken Sie auf Speichern unterSpeichern unter, und benennen Sie das neue Bauteil mit Endkappe vorne.
6. Sie arbeiten nun in der neuen Datei, und die ursprüngliche Datei Endkappe hinten wurde geschlossen.

Sie können nun die eindeutigen Elemente zu Endkappe vorne hinzufügen.
