In diesem Abschnitt lernen Sie den Befehl Arbeitsachse kennen. Es wird die Arbeitsachse und eine Arbeitsebene verwendet, um die Erstellung der zwei sich schneidenden Bohrungen zu vereinfachen.
-
Starten Sie den Befehl Bohrung. Für die Option Platzierung ist die Einstellung Nach Skizze aktiviert.

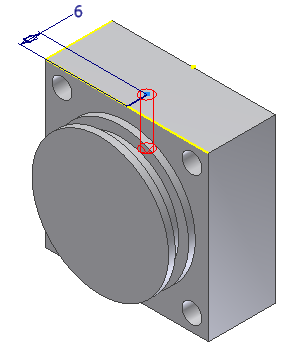

- Wählen Sie das äußere Ende der 6-mm-Linie als Position für den Bohrungsmittelpunkt aus. Geben Sie für die Bohrungstiefe den Wert 14 mm an.

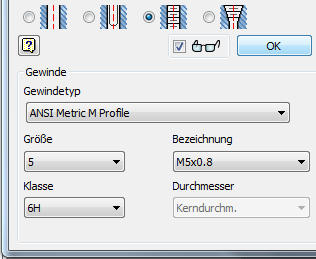

- Geben Sie für den Bohrungstyp die Einstellung Gewinde an. Ändern Sie den Gewindetyp in ANSI metrisches M-Profil. Legen Sie für die Größe den Wert 5 und für die Bezeichnung die Einstellung M5 x 0,8 fest.
- Klicken Sie auf OK, um den Befehl abzuschließen und die Gewindebohrung zu erstellen.
-
Klicken Sie in der Multifunktionsleiste auf den Abwärtspfeil auf der
Registerkarte 3D-Modell
Gruppe Arbeitselemente
Achse
, um Optionen für die Arbeitsachse anzuzeigen.
Wählen Sie anschließend Durch Mitte von runder oder elliptischer Kante aus dem Dropdown-Menü Achse. Verschieben Sie den Cursor auf die Gewindebohrung, und klicken Sie, um die Arbeitsachse einzufügen, wenn die Vorschau der Achse eingefügt wird.
-
Klicken Sie in der Multifunktionsleiste auf den Abwärtspfeil auf der
Registerkarte 3D-Modell
Gruppe Arbeitselemente
Ebene
, um Optionen für die Arbeitsebene anzuzeigen.

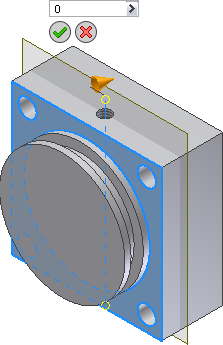

Wählen Sie Winkel zu Ebene um Kante aus dem Dropdown-Menü Ebene. Wählen Sie die Vorderseite des Bauteils und die Arbeitsachse aus, wie gezeigt. Ändern Sie den Winkel im Werteingabefeld zu 0, und wählen Sie dann das grüne Häkchen, um die Arbeitsebene zu erstellen.
- Beginnen Sie mit der Erstellung der vorderen Fläche der gedrehten Form.

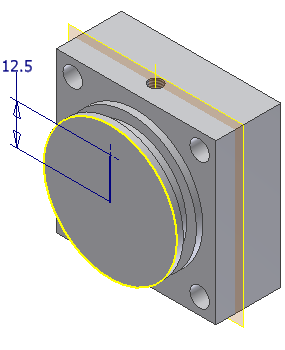

- Erstellen Sie am Mittelpunkt eine vertikale Linie. Fügen Sie der Linie eine Bemaßung von 12,5 mm hinzu.
-
Klicken Sie auf
Registerkarte Skizze
Gruppe Zeichnen
Punkt
. Fügen Sie den Mittelpunkt am Ende der vertikalen Linie ein, um mit dem Befehl Bohrung den Mittelpunkt als Bohrungsposition zu suchen und verwenden zu können. Stellen Sie die Skizze fertig.
-
Starten Sie den Befehl Bohrung. Der Mittelpunkt ist ausgewählt.

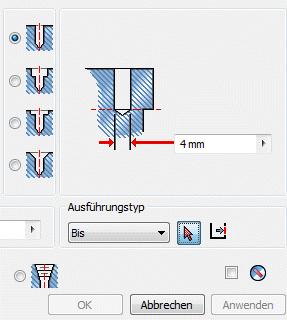

- Geben Sie für den Bohrungsdurchmesser 4 mm an. Wählen Sie im Dropdown-Feld Ausführungstyp die Option Bis, und wählen Sie dann die Arbeitsebene, die durch die Gewindebohrung verläuft, als Position für den Ausführungstyp aus.
- Klicken Sie auf OK, um den Befehl zu beenden und die Bohrung zu erstellen. Falls Sie die Skizze bearbeiten, die die Position der Gewindebohrung angibt, werden die Arbeitsebene und die 4-mm-Bohrung, die auf der Ebene abschließt, neu positioniert.

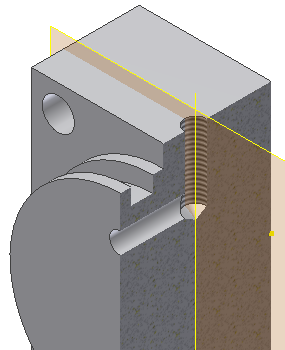

Tipp: Das Schnittbild wurde mit der Erstellung einer Skizze auf der YZ-Ursprungsebene und der anschließenden Auswahl von Grafiken kappen aus dem Kontextmenü erstellt. Es ist für diese Übung nicht erforderlich.
