Testen der iCopy-Definition

Beim Erstellen einer iCopy-Definition testen Sie die iCopy nur mit dem Rahmen. Testen Sie die Definition erneut, nachdem Sie alle abgeleiteten Bauteile erstellt haben. Führen Sie einen letzten Test nach dem Platzieren anderer Komponenten durch. Sie testen die iCopy-Definition, indem Sie den Befehl iCopy verwenden, um zu überprüfen, ob erwartungsgemäß aktualisiert wird.

  1. Öffnen Sie Target.iam.
  2. Klicken Sie in der Multifunktionsleiste auf Registerkarte Zusammenfügen Gruppe Komponente iCopy .
  3. Wählen Sie im Dialogfeld Quellbaugruppe auswählen die Datei Frame.iam. Klicken Sie auf Öffnen. Das Dialogfeld iCopy abhängig machen wird angezeigt.

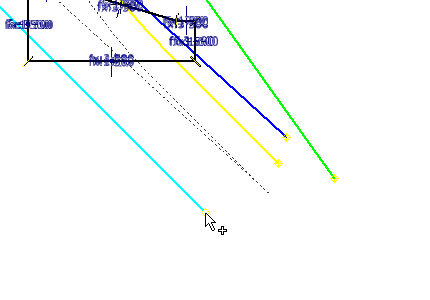

  4. Wählen Sie den Arbeitspunkt am Ende der hellblauen Linie als linken unteren Punkt.

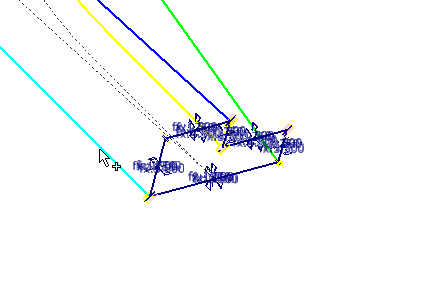

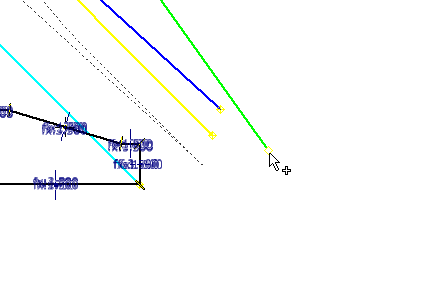

  5. Wählen Sie den Arbeitspunkt am Ende der grünen Linie als rechten unteren Punkt.

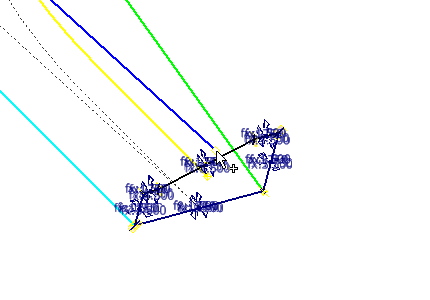

  6. Wählen Sie den Arbeitspunkt am Ende der blauen Linie für den oberen linken Punkt.

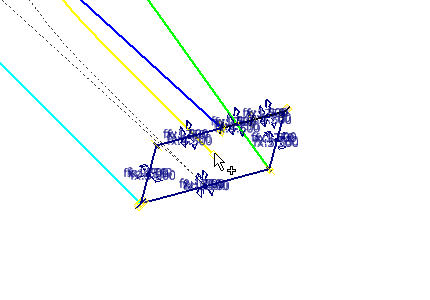

  7. Wählen Sie den Arbeitspunkt am Ende des gelben Spline als rechten oberen Punkt.
  8. Wählen Sie die Registerkarte Pfadanordnung, um den Pfad anzugeben.

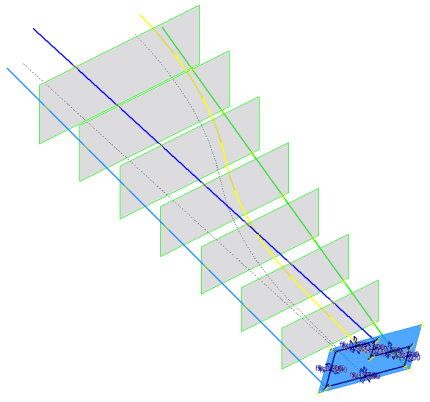

  9. Wählen Sie die hellblaue Linie als Pfad für die Anordnung (die Schaltfläche Pfad wird automatisch ausgewählt). Die Arbeitsebene wird automatisch ausgewählt, basierend auf dem ausgewählten Pfad.
  10. Geben Sie 8 in das Feld Instanzenzahl ein.
  11. Geben Sie 2500 mm in das Feld Versatz ein.
  12. Klicken Sie auf Weiter, um das Dialogfeld iCopy: Dateinamen anzuzeigen. Das Dialogfeld iCopy-Komponenten kopieren/wiederverwenden wird nicht angezeigt, da keine Komponenten zur Wiederverwendung in der iCopy-Definition vorhanden sind.

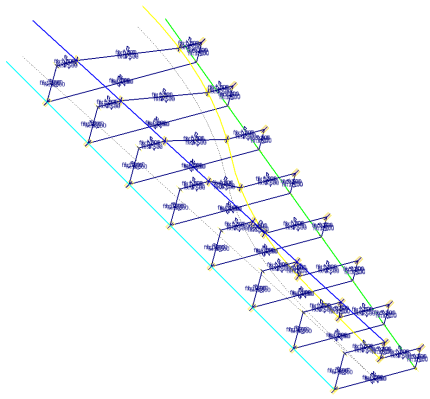

  13. Klicken Sie auf OK, um den Befehl zu beenden. Die iCopy-Ergebnisse werden erstellt, wie in der Abbildung gezeigt. Wenn die iCopy ist nicht erfolgreich ist, kehren Sie zur iCopy-Vorlage zurück, und überprüfen Sie die Schritte zur Erstellung.
  14. Schließen Sie die Datei. Speichern Sie die Änderungen nicht. Diese Baugruppe wird für weitere Tests verwendet.
